UCS HH 237-195 7035

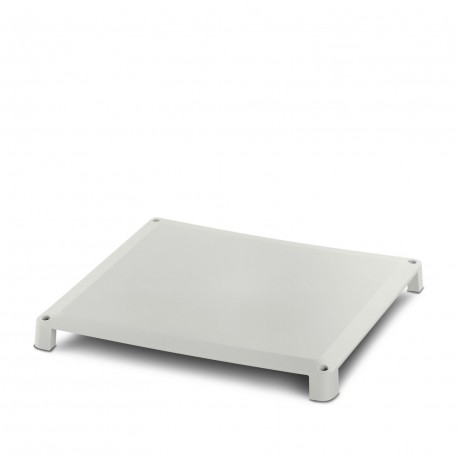

UCS HH 237-195 7035 2203356 PHOENIX CONTACT Housing half shell
$0.00米ドル
4866 在庫あり
主な仕様
:Mounting of PCB on corner feeder: 0.4 - 0.5 Nm / 500 - 1000 rpm
タイプ:Housing half shell
深さ:21.75 mm
力:20 N
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Mounting of PCB on corner feeder: 0.4 - 0.5 Nm / 500 - 1000 rpm | |
| タイプ | Housing half shell |
| 深さ | 21.75 mm |
| 力 | 20 N |
| 幅 | 237 mm |
| 身長 | 195 mm |
| 結果 | Test passed |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| パルス形状 | Half-sine |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 住宅タイプ | Universal housings |
| 製品タイプ | Housing half shells |
| 組み立てノート | Refer to the data sheet for the range in the download area. |
| 取り付けタイプ | Screw mounting |
| PCBの厚さ | 0.8 mm ... 3 mm |
| 仕様 | IEC 60068-2-6:2007-12 |
| テスト期間 | 1 h |
| 落下の高さ | 50 cm |
| 住宅シリーズ | UCS |
| 製品ファミリー | UCS 237-195 |
| ショック持続時間 | 11 ms |
| カラー（ハウジング） | light gray (RAL 7035) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 00 |
| ハウジング材質 | PC |
| 露出時間 | 30 s |
| 取り付け位置 | any |
| 総PCB表面 | 35800 mm² |
| PCBマウントの種類 | Bolt mounting |
| 包装の種類 | Box packaging |
| 寸法図 | |
| 断熱材 | PC |
| 達成すべき最大IPコード | IP40 |
| サポートされているフォームファクター | Raspberry Pi, Pico-ITX, PC/104, Nano-ITX, Mini-ITX, Mini-DTX, ETX, EPIC, EBX |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | untreated |
| 締め付けトルク/速度 | Screw connection between housing halves: 1.2 - 1.4 Nm / 500 - 1000 rpm |
| IEC 60112に準拠したCTI | 225 |
| 換気口あり | no |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（動作） | -40 °C ... 105 °C (depending on power dissipation) |
| 相対湿度（保管/輸送） | 95 % |
| 結果、保護等級、IPコード | IP40 |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
製品説明
Enclosure semi-frame for mounting a UCS enclosure with the dimensions 237 x 195 mm; polycarbonate material; light grey colour similar to RAL 7035
