UDB 2X35/25 BK

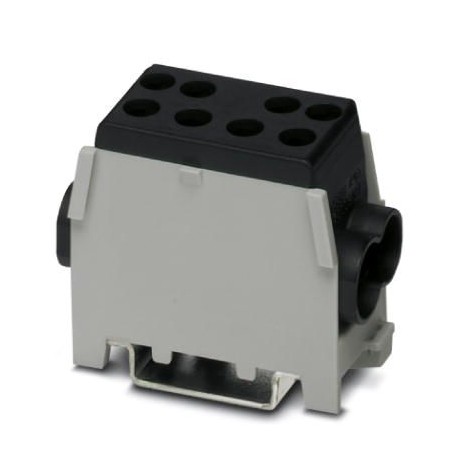

UDB 2X35/25 BK 3071351 PHOENIX CONTACT Trunk line branch terminal
$0.00米ドル
3372 在庫あり
主な仕様
GTIN:4046356735865
注文キー:3071351
カタログページ:Page 563 (C-1-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356735865 |
| 注文キー | 3071351 |
| カタログページ | Page 563 (C-1-2017) |
| 梱包単位 | 5 pc |
| 幅（一般） | 27 mm |
| 長さ（一般） | 55 mm |
| 原産国 | DE (Germany) |
| 注記（寸法） | Use ferrules for stranded conductors |
| （接続データ） | IEC 60998-1 |
| 関税番号 | 85369010 |
| 最小注文数量 | 5 pc |
| 高さNS 35/15（一般） | 53.5 mm |
| ねじ山（寸法） | M6/M8 |
| 高さNS 35/7,5（一般） | 46 mm |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 25 mm |
| 接続方法（寸法） | Screw connection |
| 潜在能力（主要な商業データ） | 1 |
| 最大締め付けトルク（寸法） | 4 Nm |
| 1個あたりの重量（梱包を除く） | 79.980 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 125 A |
| 公称電圧UN（主要商用データ） | 400 V (max. 1000 V) |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 125 A |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 35 mm² |
| 接続数（主要商業データ） | 4 |
| 導体断面積 AWG 最大 (寸法) | 2 |
| 導体断面積AWG最小（寸法） | 8 |
| 標準に準拠した接続（寸法） | IEC 60998-1 |
| 導体断面積（最大）（寸法） | 25 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 10 mm² |
| 標準に準拠した接続（接続データ） | IEC 60998-1 |
| 最大AWG導体断面積、フレキシブル（寸法） | 3 |
| 最小AWG導体断面積、フレキシブル（寸法） | 8 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 公称条件での最大消費電力（主要商用データ） | 4.06 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 10 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 1.5 mm² |
製品説明
Main cable branch module, rated voltage: 400 V, rated current: 125 A, number of connections: 4, number of poles: 1, connection type: Screw connection, 1st floor, Sizing section: 35 mm², section: 10 mm
