UDK 4-DUR 249

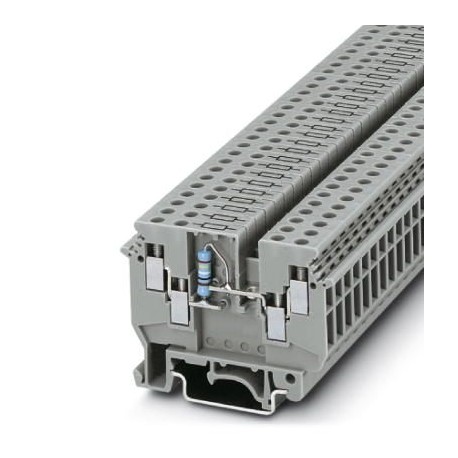

UDK 4-DUR 249 2775249 PHOENIX CONTACT Component terminal block
$0.00米ドル
4536 在庫あり
主な仕様
GTIN:4017918068530
注文キー:2775249
カタログページ:Page 494 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918068530 |
| 注文キー | 2775249 |
| カタログページ | Page 494 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 6.2 mm |
| 長さ（一般） | 63.5 mm |
| 原産国 | PL (Poland) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| （主要商業データ） | 6 mm2/ 1.4 kg |
| 高さNS 32（一般） | 52 mm |
| 高さNS 35/15（一般） | 54.5 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 47 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 8 mm |
| 接続方法（寸法） | Screw connection |
| 設定点（主要商業データ） | 1 N |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 15.780 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A4 |
| レベル数（主要商業データ） | 1 |
| 指の保護（主要商業データ） | guaranteed |
| 公称電流IN（主要商用データ） | 32 A (the current is determined by the component used) |
| 公称電圧UN（主要商用データ） | 630 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 引張試験結果（主要商業データ） | Test passed |
| 最大負荷電流（主要商用データ） | the current is determined by the component used |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 4 mm² |
| 接続数（主要商業データ） | 4 |
| 曲げ試験結果（主要商品データ） | Test passed |
| 熱試験結果（主要商業データ） | Test passed |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小（寸法） | 24 |
| 牽引力設定点（主要商業データ） | 80 N |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.2 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 手の甲の保護（主要商業データ） | guaranteed |
| 電圧降下試験結果（主要商用データ） | Test passed |
| サージ電圧試験設定点（主要商用データ） | 9.8 kV |
| 導体断面積（フレキシブル）最小値（寸法） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| サージ電圧試験結果（主要商用データ） | Test passed |
| サポートへのタイトフィットの結果（主要商業データ） | Test passed |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| 衝撃保護試験仕様（主要商用データ） | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面引張試験（主要商業データ） | 6 mm² |
| 挿入ブリッジを含む断面、ソリッド最大（寸法） | 2.5 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 1 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.2 mm² |
| 挿入ブリッジを含む断面積、撚線最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.2 mm² |
| 電源周波数耐電圧設定点（主要商用データ） | 3 kV |
| 曲げ試験導体断面積/重量（主要商用データ） | 0.2 mm² / 0.2 kg |
| 商用周波耐電圧試験結果（主要商品データ） | Test passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 4 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 熱特性（ニードル炎）有効持続時間の証明（主要商業データ） | 30 s |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Terminal block for components, nominal voltage: 630 V, nominal current: 32 A, number of connections: 4, connection type: Screw connection, 1st floor, Dimensioning cross-section: 4 mm², cross-section:
