在庫あり 注目商品
UHV 95-KH/M12

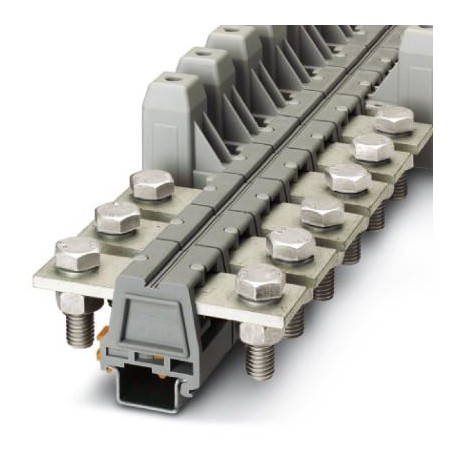

UHV 95-KH/M12 2130321 PHOENIX CONTACT High Current Connectors
$0.00米ドル
4887 在庫あり
主な仕様
GTIN:4017918053109
注記:Made to Order (non-returnable)
注文キー:2130321
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918053109 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2130321 |
| 梱包単位 | 10 pc |
| 幅（一般） | 40 mm |
| 長さ（一般） | 110 mm |
| 原産国 | IN (India) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| パワーレール（寸法） | 30 mm x 5 mm |
| 高さNS 35/15（一般） | 56 mm |
| ねじ山（寸法） | M8 |
| ボルト径（寸法） | 12 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 29 mm |
| 接続方法（寸法） | Screw connection |
| 穴径、最小（寸法） | 13 mm |
| 潜在能力（主要な商業データ） | 1 |
| 最大締め付けトルク（寸法） | 20 Nm |
| 締め付けトルク、最小（寸法） | 15 Nm |
| 1個あたりの重量（梱包を除く） | 278.880 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 公称電流IN（主要商用データ） | 232 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA-F |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 232 A (with 95 mm2conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 95 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 3/0 |
| 導体断面積AWG最小（寸法） | 3 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 95 mm² |
| 導体断面積（最小）（寸法） | 25 mm² |
| 断熱材グループ（主要コマーシャルデータ） | II |
| 導体断面積（フレキシブル）最小値（寸法） | 35 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46235 |
| 最大AWG導体断面積、フレキシブル（寸法） | 3/0 |
| 最小AWG導体断面積、フレキシブル（寸法） | 2 |
| UL 94準拠の難燃性評価（接続データ） | HB |
| ケーブルラグ接続の最大断面積（寸法） | 95 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 25 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | HB |
| 同一断面積の2本の導体、最大実線（寸法） | 35 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 25 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 35 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 25 mm² |
| 公称条件での最大消費電力（主要商用データ） | 7.54 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 95 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 95 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 35 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 35 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 16 mm² |
製品説明
Universal terminal block with stud connection, cross-section: 35 ... 95 mm², AWG: 2 ... 4/0, width: 40 mm, colour: Grey
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
