UHV150-AS/AS

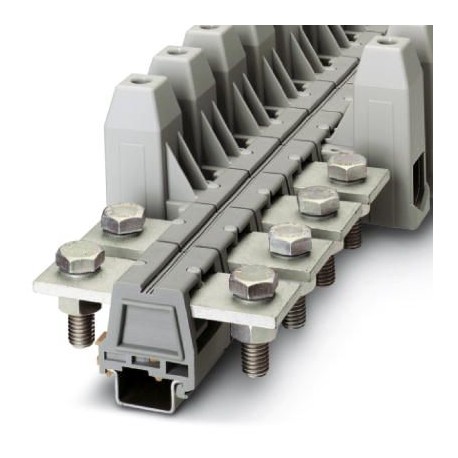

UHV150-AS/AS 2130033 PHOENIX CONTACT High Current Connectors
$0.00米ドル
3416 在庫あり
主な仕様
GTIN:4017918052812
注文キー:2130033
カタログページ:Page 555 (C-1-2017)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918052812 |
| 注文キー | 2130033 |
| カタログページ | Page 555 (C-1-2017) |
| 梱包単位 | 10 pc |
| 幅（一般） | 46 mm |
| 長さ（一般） | 110 mm |
| 原産国 | IN (India) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| パワーレール（寸法） | 35 mm x 5 mm |
| 高さNS 35/15（一般） | 56 mm |
| ねじ山（寸法） | M12 |
| ボルト径（寸法） | 12 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（寸法） | Bolt connection |
| 設定点（主要商業データ） | 15 N |
| 穴径、最小（寸法） | 13 mm |
| ケーブルラグ幅（最大）（寸法） | 34 mm |
| 最大締め付けトルク（寸法） | 30 Nm |
| 締め付けトルク、最小（寸法） | 25 Nm |
| 1個あたりの重量（梱包を除く） | 326.090 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 309 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 短時間電流（主要商業データ） | 18 kA |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA-F |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 309 A (with 150 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| キャリアへのタイトフィット（主要商業データ） | NS 32/NS 35 |
| 公称断面積（主要商業データ） | 150 mm² |
| 接続数（主要商業データ） | 2 |
| 熱試験結果（主要商業データ） | Test passed |
| 導体断面積（最大）（寸法） | 150 mm² |
| 導体断面積（最小）（寸法） | 50 mm² |
| 断熱材グループ（主要コマーシャルデータ） | II |
| 要件、電圧降下（主要商用データ） | ≤ 3.2 mV |
| 電圧降下試験結果（主要商用データ） | Test passed |
| サージ電圧試験設定点（主要商用データ） | 9.8 kV |
| 導体断面積（フレキシブル）最小値（寸法） | 50 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| サージ電圧試験結果（主要商用データ） | Test passed |
| サポートへのタイトフィットの結果（主要商業データ） | Test passed |
| 短絡安定性の結果（主要商業データ） | Test passed |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46235 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| ケーブルラグ接続の最大断面積（寸法） | 150 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 25 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 電源周波数耐電圧設定点（主要商用データ） | 2.2 kV |
| 導体断面積短絡試験（主要商業データ） | 150 mm² |
| 寒冷地における静的断熱材の適用（主要商業データ） | -40 °C |
| 公称条件での最大消費電力（主要商用データ） | 9.55 W |
| 商用周波耐電圧試験結果（主要商品データ） | Test passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 150 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 50 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 120 °C |
| 熱特性（ニードル炎）有効持続時間の証明（主要商業データ） | 30 s |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Universal terminal block with stud connection, cross-section: 50 ... 150 mm², width: 46 mm, colour: Grey
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
