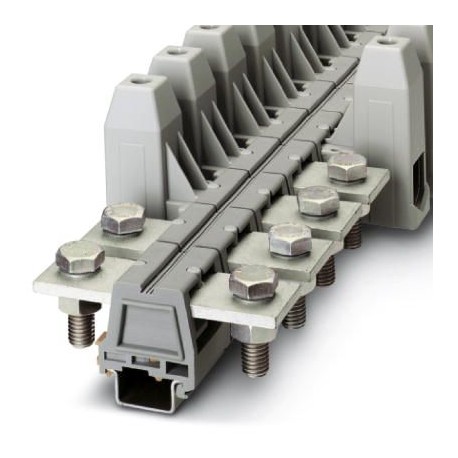

UHV150-KH/AS
UHV150-KH/AS 2130130 PHOENIX CONTACT High Current Connectors
$0.00米ドル
4918 在庫あり
主な仕様
GTIN:4017918052911
注文キー:2130130
カタログページ:Page 555 (C-1-2017)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918052911 |
| 注文キー | 2130130 |
| カタログページ | Page 555 (C-1-2017) |
| 梱包単位 | 10 pc |
| 幅（一般） | 46 mm |
| 長さ（一般） | 119 mm |
| 原産国 | IN (India) |
| 注記（寸法） | 2-conductor connection only on terminal sleeve side |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| パワーレール（寸法） | 35 mm x 5 mm |
| 高さNS 35/15（一般） | 100 mm |
| ねじ山（寸法） | M10 |
| ボルト径（寸法） | 12 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 34 mm |
| 接続方法（寸法） | Screw connection |
| 穴径、最小（寸法） | 13 mm |
| 最大締め付けトルク（寸法） | 30 Nm |
| 締め付けトルク、最小（寸法） | 25 Nm |
| 1個あたりの重量（梱包を除く） | 395.800 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 309 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA-F |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 309 A (with 150 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 150 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 300 kcmil |
| 導体断面積AWG最小（寸法） | 2 |
| 導体断面積（最大）（寸法） | 150 mm² |
| 導体断面積（最小）（寸法） | 35 mm² |
| 断熱材グループ（主要コマーシャルデータ） | II |
| 導体断面積（フレキシブル）最小値（寸法） | 50 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46235 |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| ケーブルラグ接続の最大断面積（寸法） | 150 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 25 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 50 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 25 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 50 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 35 mm² |
| 公称条件での最大消費電力（主要商用データ） | 9.55 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 150 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 50 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 150 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 50 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 50 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 25 mm² |
製品説明
Universal terminal block with mixed connection, cross-section: 50 - 150 mm², width: 46 mm, colour: Grey
