UK 10,3-CC HESILED N 600 2POL

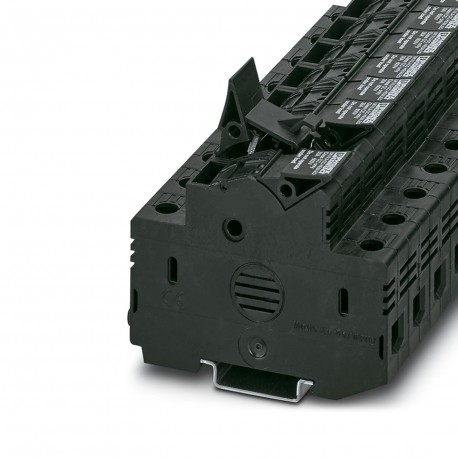

UK 10,3-CC HESILED N 600 2POL 3048629 PHOENIX CONTACT Fuse modular terminal block
$0.00米ドル
3863 在庫あり
主な仕様
:NS 35/15
ヒューズ:Class CC
色:black (RAL 9005)
幅:36 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| NS 35/15 | |
| ヒューズ | Class CC |
| 色 | black (RAL 9005) |
| 幅 | 36 mm |
| 身長 | 81 mm |
| CEノート | The products are offered exclusively for export outside the EU and the European Economic Area. |
| ヒューズタイプ | Glass / ceramics / ... |
| 製品タイプ | Fuse terminal block |
| ねじ山 | M5 |
| 取り付けタイプ | NS 35/7,5 |
| 行数 | 1 |
| 公称電流 | 30 A (The voltage is determined by the fuse or selected LED display) |
| 公称電圧 | 600 V (The voltage is determined by the fuse or selected LED display) |
| サイドパネルを開く | No |
| 記事の改訂 | 03 |
| 剥ぎ取り長さ | 11 mm |
| 断面積AWG | 14 ... 4 (converted acc. to IEC) |
| LED電圧範囲 | 110 V AC/DC ... 600 V AC/DC |
| 締め付けトルク | 2 ... 2.5 Nm |
| NS 35/15の深さ | 73 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 65.5 mm |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 30 A (the current and voltage are determined by the fuse) |
| 過電圧カテゴリー | III |
| 公称断面積 | 25 mm² |
| 接続数 | 2 |
| 絶縁材料グループ | IIIb |
| 内部円筒ゲージ | B6 |
| 導体断面積は剛性 | 1.5 mm² ... 25 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 85 °C (max. short-term operating temperature RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 1.5 mm² ... 25 mm² |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V2 |
| 周囲温度（保管/輸送） | -25 °C ... 55 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 14 ... 4 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 挿入ブリッジ付き断面、剛性 | 10 mm² |
| 同じ断面積の2本の導体、ソリッド | 1.5 mm² ... 4 mm² |
| 挿入ブリッジ付きフレキシブル断面 | 10 mm² |
| 同じ断面積の2本の導体、フレキシブル | 1.5 mm² ... 4 mm² |
| 公称条件での最大消費電力 | 4 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 1.5 mm² ... 16 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 125 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 1.5 mm² ... 16 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 1.5 mm² ... 4 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 1.5 mm² ... 10 mm² |
製品説明
Fuse terminal block, fuse type: Glass/ceramic/..., fuse type: DC class, rated voltage: 600 V, rated current: 30 A, connection type: Screw connection, Sizing cross-section: 25 mm², cross-section: 1.5 m
