UK 10,3-HESILED N 690

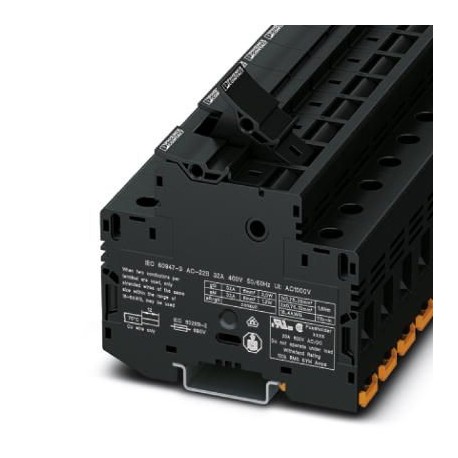

UK 10,3-HESILED N 690 3048399 PHOENIX CONTACT Fuse modular terminal block
$19.47米ドル
543 在庫あり
主な仕様
GTIN:4017918976309
注文キー:3048399
カタログページ:Page 462 (C-1-2017)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918976309 |
| 注文キー | 3048399 |
| カタログページ | Page 462 (C-1-2017) |
| 梱包単位 | 10 pc |
| 幅（一般） | 18 mm |
| 長さ（一般） | 86.7 mm |
| 原産国 | DE (Germany) |
| （接続データ） | IEC 60947-1/-3 |
| 関税番号 | 85369095 |
| 最小注文数量 | 10 pc |
| 高さNS 35/15（一般） | 73 mm |
| ねじ山（寸法） | M5 |
| Fuse（主要商業データ） | 10:3 x 38 mm |
| 高さNS 35/7,5（一般） | 65.5 mm |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 12 mm |
| 接続方法（寸法） | Screw connection |
| ヒューズタイプ（主要商用データ） | Glass / ceramics / ... |
| 最大締め付けトルク（寸法） | 3 Nm |
| 締め付けトルク、最小（寸法） | 2.5 Nm |
| 1個あたりの重量（梱包を除く） | 52.000 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | B6 |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 32 A (the current and voltage are determined by the fuse) |
| 公称電圧UN（主要商用データ） | 690 V (the current and voltage are determined by the fuse) |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 最大負荷電流（主要商用データ） | 32 A (the current and voltage are determined by the fuse) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 16 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 16 |
| 導体断面積（最大）（寸法） | 25 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | IIIb |
| 導体断面積（フレキシブル）最小値（寸法） | 1.5 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| 標準に準拠した接続（主要商業データ） | IEC 60947-1/-3 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 挿入ブリッジを含む断面、ソリッド最大（寸法） | 10 mm² |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 4 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.75 mm² |
| 挿入ブリッジを含む断面積、撚線最大（寸法） | 10 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.75 mm² |
| 公称条件での最大消費電力（主要商用データ） | 2.43 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.75 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.75 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 10 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.75 mm² |
製品説明
Fuse terminal block, fuse type: Glass/ceramic/..., fuse type: 10.3 x 38 mm, nominal voltage: 690 V, nominal current: 32 A, connection type: Screw connection, Sizing cross-section: 16 mm², cross-sectio
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
