UKH 70-3L/N-F

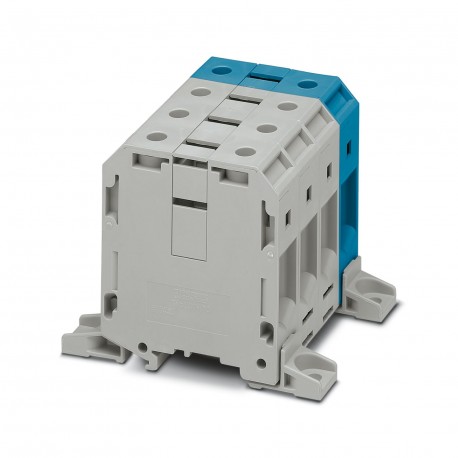

UKH 70-3L/N-F 3076523 PHOENIX CONTACT High-current terminal block
$0.00米ドル
4633 在庫あり
主な仕様
:gray (RAL 7042)
注記:For a reliable contact of multi stranded conductors it is recommended to untwist multi stranded conductors.
色:multicolored
幅:81.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| gray (RAL 7042) | |
| 注記 | For a reliable contact of multi stranded conductors it is recommended to untwist multi stranded conductors. |
| 色 | multicolored |
| 幅 | 81.2 mm |
| 身長 | 80 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 1, class B, body mounted |
| ASDレベル | 1.857 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 150 Hz |
| 潜在能力 | 4 |
| パルス形状 | Half-sine |
| 加速度 | 0.8g |
| 製品タイプ | High current terminal block |
| ねじ山 | M8 |
| 取り付けタイプ | direct screw connection |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 行数 | 1 |
| ショック持続時間 | 30 ms |
| 公称電流 | 192 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 04 |
| 剥ぎ取り長さ | 24 mm |
| 露出時間 | 30 s |
| 断面積AWG | 4 ... 3/0 (converted acc. to IEC) |
| 締め付けトルク | 8 ... 10 Nm |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 定格サージ電圧 | 8 kV |
| 試験力設定点 | 10 N |
| 最大負荷電流 | 192 A (in case of a 70 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー | III |
| 公称断面積 | 70 mm² |
| 接続数 | 8 |
| テスト電圧設定点 | 9.8 kV |
| 軸ごとのテスト期間 | 5 h |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A11 |
| 導体断面積は剛性 | 16 mm² ... 95 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 25 mm² / 4.5 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| レベルあたりの接続数 | 8 |
| 導体断面積が柔軟 | 25 mm² ... 70 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 短時間耐電流 70 mm² | 8.4 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 3 ... 2/0 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 16 mm² ... 25 mm² |
| 同じ断面積の2本の導体、フレキシブル | 16 mm² ... 25 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 6.27 W |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 16 mm² ... 70 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 16 mm² ... 70 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 16 mm² ... 25 mm² |
製品説明
Current terminal, nominal voltage: 1000 V, nominal current: 192 A, connection type: Screw connection, Dimensioning cross-section: 70 mm², cross-section: 16 mm² - 95 mm², mounting type: direct screwed,
