UKH 70-3L/N/FE

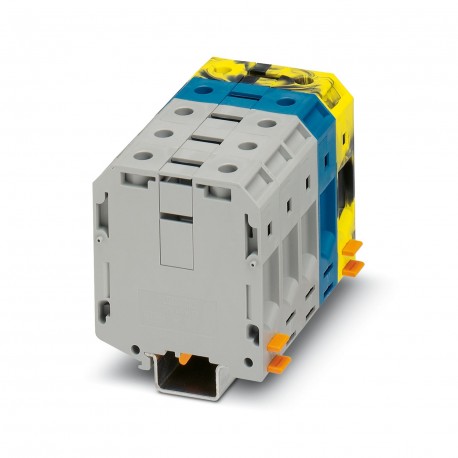

UKH 70-3L/N/FE 3076442 PHOENIX CONTACT High-current terminal block
$0.00米ドル
3338 在庫あり
主な仕様
:gray (RAL 7042)
注記:Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
色:multicolored
幅:101.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| gray (RAL 7042) | |
| 注記 | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| 色 | multicolored |
| 幅 | 101.5 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 5 |
| パルス形状 | Half-sine |
| 革命 | 135 |
| 加速度 | 3.12g |
| 製品タイプ | High current terminal block |
| ねじ山 | M8 |
| 取り付けタイプ | NS 35/7,5 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 行数 | 1 |
| 回転速度 | 10 (+/- 2) rpm |
| ショック持続時間 | 30 ms |
| 公称電流 | 192 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 04 |
| 剥ぎ取り長さ | 24 mm |
| 露出時間 | 30 s |
| 断面積AWG | 4 ... 2/0 (converted acc. to IEC) |
| 締め付けトルク | 8 ... 10 Nm |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 5 |
| 定格サージ電圧 | 8 kV |
| 試験力設定点 | 10 N |
| 最大負荷電流 | 192 A (in case of a 70 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー | III |
| 公称断面積 | 70 mm² |
| 接続数 | 10 |
| テスト電圧設定点 | 9.8 kV |
| 軸ごとのテスト期間 | 5 h |
| DINレール/固定サポート | NS 32/NS 35 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A11 |
| 導体断面積は剛性 | 16 mm² ... 70 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 16 mm² / 2.9 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| レベルあたりの接続数 | 10 |
| 導体断面積が柔軟 | 25 mm² ... 70 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 70 mm² | 8.4 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 3 ... 2/0 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 16 mm² ... 25 mm² |
| 同じ断面積の2本の導体、フレキシブル | 16 mm² ... 25 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 6.27 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 16 mm² ... 70 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 16 mm² ... 70 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 16 mm² ... 25 mm² |
製品説明
Current terminal, nominal voltage: 1000 V, nominal current: 192 A, connection type: Screw connection, Dimensioning cross-section: 70 mm², cross-section: 16 mm² - 70 mm², mounting class: NS 35/7.5, NS
