UKH50-3L/N/FE-F

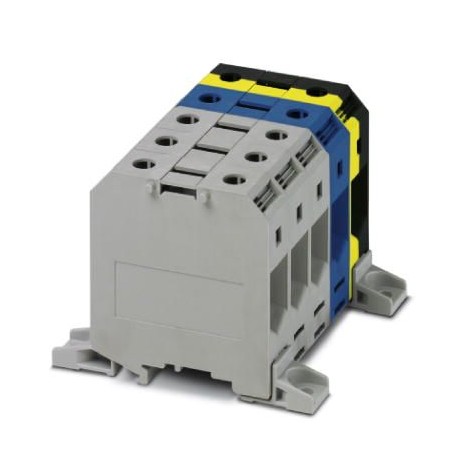

UKH 50-3L/N/FE-F 3076641 PHOENIX CONTACT Feed-through terminal block, Connection method: Screw connection, N..
$0.00米ドル
4639 在庫あり
主な仕様
色:gray/blue/black-yellow
潜在能力:5
サイドパネルを開く:No
幅（一般）:100 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 色 | gray/blue/black-yellow |
| 潜在能力 | 5 |
| サイドパネルを開く | No |
| 幅（一般） | 100 mm |
| 高さ（一般） | 76 mm |
| 長さ（一般） | 103.4 mm |
| レベル数 | 1 |
| UNSPSC 11（ETIM） | 39121410 |
| ETIM 3.0（eCl@ss） | EC000897 |
| ETIM 4.0（eCl@ss） | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| 注記（寸法） | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| 公称電流IN | 150 A |
| 公称電圧UN | 1000 V |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 6.01（ETIM） | 30211811 |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 5 |
| 定格サージ電圧 | 8 kV |
| UNSPSC 12.01 (ETIM) | 39121410 |
| 最大負荷電流 | 150 A (with 50 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| 公称断面積 | 50 mm² |
| 接続数 | 10 |
| 絶縁材料グループ | I |
| ねじ山（寸法） | M6 |
| ストリップ長さ（寸法） | 24 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 8 Nm |
| 締め付けトルク、最小（寸法） | 6 Nm |
| UL 94準拠の難燃性評価 | V0 |
| 内径円筒ゲージ（寸法） | B10 |
| eCl@ss 4.0（標準と規制） | 27141120 |
| eCl@ss 4.1（標準と規制） | 27141120 |
| eCl@ss 5.0（標準と規制） | 27141120 |
| eCl@ss 5.1（標準と規制） | 27141120 |
| eCl@ss 6.0（標準と規制） | 27141120 |
| eCl@ss 7.0（標準と規制） | 27141120 |
| eCl@ss 8.0（標準と規制） | 27141120 |
| eCl@ss 9.0（標準と規制） | 27141120 |
| 導体断面積 AWG 最大 (寸法) | 2/0 |
| 導体断面積AWG最小（寸法） | 6 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 70 mm² |
| 導体断面積（最小）（寸法） | 16 mm² |
| 導体断面積（フレキシブル）最小値（寸法） | 25 mm² |
| 標準に準拠した接続（接続データ） | IEC 60947-7-1 |
| 最大AWG導体断面積、フレキシブル（寸法） | 2/0 |
| 最小AWG導体断面積、フレキシブル（寸法） | 3 |
| 同一断面積の2本の導体、最大実線（寸法） | 16 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 10 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 16 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 10 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 50 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 50 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 16 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 10 mm² |
