UKH95-3L/FE-F

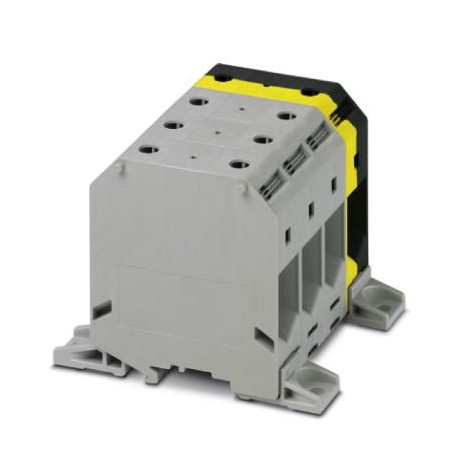

UKH 95-3L/FE-F 3076578 PHOENIX CONTACT High-current terminal block, Connection method: Screw connection, Num..
$0.00米ドル
3631 在庫あり
主な仕様
注記:Screws with hexagonal socket
色:gray/black-yellow
幅:100 mm
身長:90 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 注記 | Screws with hexagonal socket |
| 色 | gray/black-yellow |
| 幅 | 100 mm |
| 身長 | 90 mm |
| 長さ | 118.8 mm |
| ねじ山 | M8 |
| サイドパネルを開く | nein |
| レベル数 | 1 |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 33 mm |
| 接続方法 | Screw connection |
| 公称電流IN | 232 A |
| 公称電圧UN | 1000 V |
| 断熱材 | PA |
| ポジション数 | 4 |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 232 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 95 mm² |
| 接続数 | 8 |
| 最大締め付けトルク | 20 Nm |
| 締め付けトルク、最小 | 15 Nm |
| 絶縁材料グループ | I |
| 導体断面積 AWG 最大。 | 3/0 |
| 導体断面積AWG最小。 | 4 |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 導体断面積最大実線。 | 95 mm² |
| 導体断面積（固体）の最小値。 | 25 mm² |
| 導体断面積最大可撓性。 | 95 mm² |
| 導体断面積の最小値はフレキシブルです。 | 35 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 最大AWG導体断面積、フレキシブル | 3/0 |
| 最小AWG導体断面積、フレキシブル | 2 |
| 挿入ブリッジを含む断面、ソリッド最大。 | 95 mm² |
| 同じ断面積の 2 つの導体、最大実線。 | 35 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 25 mm² |
| 挿入ブリッジ付き断面積、撚線最大。 | 70 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 35 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 95 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 35 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 95 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 35 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 35 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 16 mm² |
