UKK 3-MSTB-5,08 AU 32L

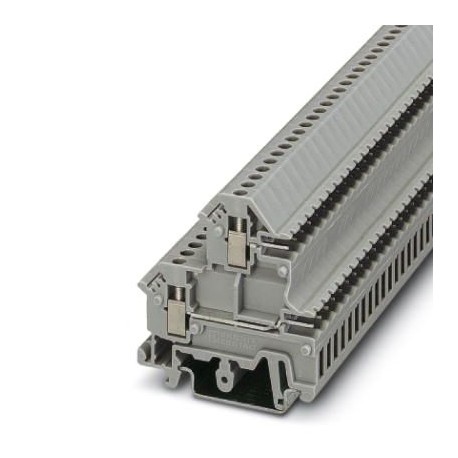

UKK 3-MSTB-5,08 AU 32L 2770969 PHOENIX CONTACT Double-level terminal block
$0.00米ドル
4812 在庫あり
主な仕様
GTIN:4017918243357
注記:Made to Order (non-returnable)
注文キー:2770969
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918243357 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2770969 |
| 梱包単位 | 5 pc |
| ピッチ（一般） | 5.08 mm |
| 幅（一般） | 88.9 mm |
| 長さ（一般） | 50 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| エンドカバー幅（一般） | 2.5 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 53.5 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 8 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 116.400 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A3 |
| レベル数（主要商業データ） | 2 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Screw connection |
| 公称電流IN（主要商用データ） | 10 A |
| 公称電圧UN（主要商用データ） | 250 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 4 kV |
| 最大負荷電流（主要商用データ） | 12 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 接続数（主要商業データ） | 128 |
| 導体断面積 AWG 最大 (寸法) | 12 |
| 導体断面積AWG最小（寸法） | 24 |
| 導体断面積（最大）（寸法） | 2.5 mm² |
| 導体断面積（最小）（寸法） | 0.2 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.2 mm² |
| 最大AWG導体断面積、フレキシブル（寸法） | 14 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.2 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 2.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 0.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Double-level terminal block, 32 locked poles, nominal voltage: 250 V, nominal current: 10 A, number of connections: 128, number of poles: 32, connection type: Screw connection / plug-in connection, 1.
