UKK 5-MTK-P/P

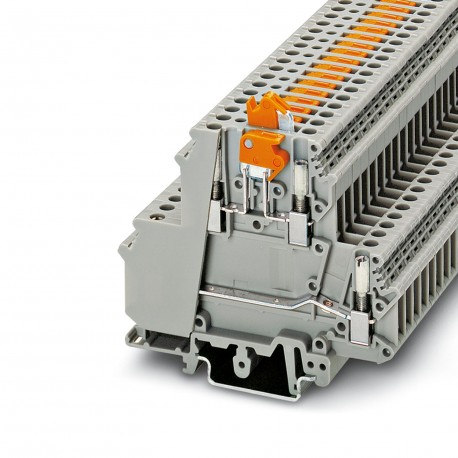

UKK 5-MTK-P/P 2800004 PHOENIX CONTACT Knife disconnect terminal block
$0.00米ドル
4228 在庫あり
主な仕様
:IEC 60947-7-1
色:gray (RAL 7042)
幅:6.1 mm
身長:80 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IEC 60947-7-1 | |
| 色 | gray (RAL 7042) |
| 幅 | 6.1 mm |
| 身長 | 80 mm |
| 潜在能力 | 2 |
| 製品タイプ | Disconnect terminal block |
| ねじ山 | M3 |
| 取り付けタイプ | NS 35/7,5 |
| 行数 | 2 |
| NS 32の深さ | 73 mm |
| 公称電流 | 26 A |
| 公称電圧 | 400 V |
| サイドパネルを開く | No |
| 記事の改訂 | 08 |
| 剥ぎ取り長さ | 8 mm |
| 断面積AWG | 24 ... 12 (converted acc. to IEC) |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| NS 35/15の深さ | 75.5 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 68 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 26 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 4 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V2 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 24 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -40 °C |
| 公称条件での最大消費電力 | 1.02 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 125 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Blade interruptible terminal, with threaded females for test sockets to accommodate test pins, rated voltage: 400 V, rated current: 26 A, 1st and 2nd floor, connection type: Screw connection, Sizing s
