UM-2KS50/32R/SI/J/DO24V/P/YCS

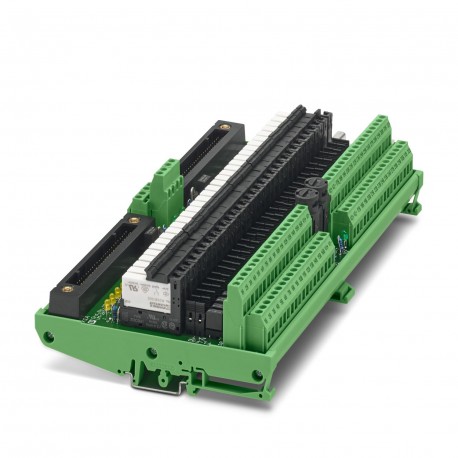

UM-2KS50/32R/SI/J/DO24V/P/YCS 1089344 PHOENIX CONTACT 32-channel, 24 V DC output relay module with screw con..
$0.00米ドル
4141 在庫あり
主な仕様
GTIN:4055626892627
注文キー:1089344
（図面）:Do not use for isolation
深さ（注）:60.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626892627 |
| 注文キー | 1089344 |
| （図面） | Do not use for isolation |
| 深さ（注） | 60.5 mm |
| 梱包単位 | 1 |
| 幅（注） | 217.5 mm |
| （入力データ） | 1.7 A (at 50 °C, protected by fuse (2 AT)) |
| 高さ（注） | 127.5 mm |
| 注記（図面） | Do not connect adjacent channels to SELV/PELV and FELV. |
| ETIM 5.0 (eCl@ss) | EC002780 |
| ETIM 6.0 (eCl@ss) | EC002780 |
| ETIM 7.0 (eCl@ss) | EC002780 |
| （接続データ3） | NFDV561 |
| 関税番号 | 85364900 |
| 接続名（一般） | Controller level |
| 連絡先の種類（入力データ） | 1 N/O contact |
| 接続方法（一般） | Yokogawa KS-compatible |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 動作モード（出力データ） | 100% operating factor |
| eCl@ss 8.0 (分類) | 27141152 |
| eCl@ss 9.0 (分類) | 27141152 |
| 連絡先資料（入力データ） | AgSnO |
| ポジション数（一般） | 50 |
| コントローラー（接続データ3） | YOKOGAWA CENTUM VP |
| 寸法図（図面） | |
| 取り付け位置（出力データ） | any |
| 接続数（一般） | 2 |
| 接続名（接続データ） | Field level |
| 保護等級（寸法） | IP20 |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| アセンブリ命令（出力データ） | In rows with zero spacing |
| 接続方法（接続データ） | Screw connection |
| 接続名（接続データ2） | Supply |
| 最小スイッチング電流（入力データ） | 1 mA (24 V) |
| 接続方法（接続データ2） | Screw connection |
| 機械的耐用年数（出力データ） | 2x 107cycles |
| ポジション数（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大スイッチング電圧（入力データ） | 24 V DC |
| 最小スイッチング電圧（入力データ） | 5 V (100 mA) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| - 適切なI/Oカード（接続データ3） | ADV551 |
| 接続数（接続データ） | 32 |
| ポジション数（接続データ2） | 2 |
| 汚染度（対応コントローラ） | 2 |
| 連続電流の制限（入力データ） | 2 A (at 23 °C, protected by fuse (2 AT)) |
| 接続数（接続データ2） | 4 |
| 典型的な放出時間（周囲条件） | 6 ms |
| 定格サージ電圧（対応コントローラ） | 0.5 kV (basic insulation) |
| 標準的な応答時間（周囲条件） | 5 ms |
| 過電圧カテゴリー（対応コントローラー） | II |
| ステータス表示/チャンネル（周囲条件） | green LED |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 規格・規制（対応コントローラ） | DIN EN 50178 |
| 導体断面積AWG（接続データ） | 24 ... 12 |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 導体断面積AWG（接続データ2） | 24 ... 12 |
| 導体断面実線（接続データ） | 0.2 mm² ... 4 mm² |
| 定格絶縁電圧（対応コントローラ） | 50 V AC |
| UN（周囲条件）での標準入力電流 | 7 mA |
| 導体断面実線（接続データ2） | 0.2 mm² ... 4 mm² |
| 導体断面積フレキシブル（接続データ） | 0.2 mm² ... 2.5 mm² |
| 遮断定格（抵抗負荷）最大（入力データ） | 48 W |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 80 °C |
| 導体断面積フレキシブル（接続データ2） | 0.2 mm² ... 2.5 mm² |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.8 ... 1.2 |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
