UM- 8RM/KSR-G24/21/SI/PLC

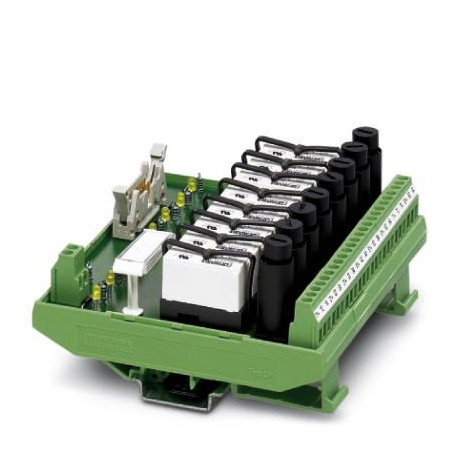

UM- 8RM/KSR-G24/21/SI/PLC 2900892 PHOENIX CONTACT Active module
$0.00米ドル
4216 在庫あり
主な仕様
GTIN:4046356545112
注記:Made to Order (non-returnable)
注文キー:2900892
カタログページ:Page 565 (C-7-2015)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356545112 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2900892 |
| カタログページ | Page 565 (C-7-2015) |
| 深さ（注） | 60 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 127 mm |
| （入力データ） | 975 VA (250 V AC) |
| 高さ（注） | 111 mm |
| ピッチ（一般） | 2.54 mm |
| 原産国 | DE (Germany) |
| ヒューズ（入力データ） | 5x20 fuse |
| カラー（出力データ） | green |
| 関税番号 | 85369010 |
| （対応コントローラー） | 6 kV (Safe isolation and reinforced insulation between input circuit and output contact paths) |
| 出力ヒューズ（入力データ） | 4 A 5x20 fuse (slow-blow) |
| 接続名（一般） | Controller level |
| 連絡先の種類（入力データ） | 1 PDT |
| 接続方法（一般） | IDC/FLK pin strip |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 動作モード（出力データ） | 100% operating factor |
| 連絡先資料（入力データ） | AgNi |
| チャンネル数（出力データ） | 8 |
| ポジション数（一般） | 14 |
| コンポーネント付き（出力データ） | yes |
| 取り付け位置（出力データ） | any |
| 接続数（一般） | 1 |
| 保護等級（出力データ） | IP00 |
| 指定（対応コントローラー） | Air and creepage distances, output/output |
| （接続3の接続データ） | LY42PT1P |
| アセンブリ命令（出力データ） | In rows with zero spacing |
| 最小スイッチング電流（入力データ） | 10 mA |
| 1個あたりの重量（梱包を除く） | 434.800 g |
| 機械的耐用年数（出力データ） | 3x 107cycles |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大スイッチング電圧（入力データ） | 250 V AC/DC |
| 最小スイッチング電圧（入力データ） | 12 V AC/DC |
| 保護の種類（周囲条件） | Free-wheeling diode |
| 連続電流の制限（入力データ） | 3.9 A (observe derating) |
| 典型的な放出時間（周囲条件） | 10 ms |
| 汚染度（対応コントローラ） | 2 |
| 定格サージ電圧（対応コントローラ） | 4 kV (Basic insulation between output contact current paths) |
| 標準的な応答時間（周囲条件） | 8 ms |
| 過電圧カテゴリー（対応コントローラー） | III |
| ステータス表示/チャンネル（周囲条件） | Yellow LED |
| 周囲温度（動作）（寸法） | -20 °C ... 50 °C |
| 規格・規制（対応コントローラ） | DIN EN 50178 |
| 公称入力電圧 UN (周囲条件) | 24 V DC |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 動作電圧表示（周囲条件） | Green LED |
| 定格絶縁電圧（対応コントローラ） | 260 V AC |
| ねじ山（接続1の接続データ） | M3 |
| ねじ山（接続2の接続データ） | M3 |
| UN（周囲条件）での標準入力電流 | 17 mA |
| 接続名（接続1の接続データ） | Field level |
| 接続名（接続2の接続データ） | Supply |
| 遮断定格（抵抗負荷）最大（入力データ） | 93 W (24 V DC) |
| ストリップ長さ（接続1の接続データ） | 8 mm |
| ストリップ長さ（接続2の接続データ） | 8 mm |
| 周囲温度（保管/輸送）（寸法） | -20 °C ... 70 °C |
| 接続方法（接続1の接続データ） | Screw connection |
| 接続方法（接続2の接続データ） | Screw connection |
| 対応する制御（接続3の接続データ） | MITSUBISHI MELSEC L |
| 接続数（接続2の接続データ） | 2 |
| 対応するI/Oカード（接続3の接続データ） | LY41PT1P |
| UN（周囲条件）を基準とした入力電圧範囲 | 0.9 ... 1.1 |
| 導体断面積 AWG（接続1の接続データ） | 24 ... 12 |
| 導体断面積 AWG（接続2の接続データ） | 24 ... 12 |
| 導体断面実線（接続1の接続データ） | 0.2 mm² ... 4 mm² |
| 導体断面実線（接続2の接続データ） | 0.2 mm² ... 4 mm² |
| 導体断面積フレキシブル（接続1の接続データ） | 0.2 mm² ... 2.5 mm² |
| 導体断面積フレキシブル（接続2の接続データ） | 0.2 mm² ... 2.5 mm² |
製品説明
VARIOFACE output module, with 8 miniature relays, 1 switched contact and 1 fuse, plugged in, for 24 V DC (incl. relay)
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
