UMK-EC56/FRONT 2,5V/L

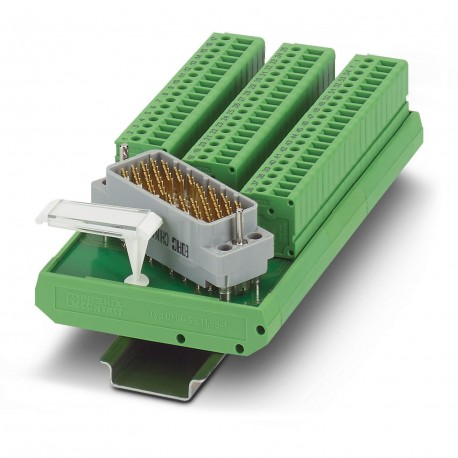

UMK- EC56/FRONT 2,5V/L 2976158 PHOENIX CONTACT Interface module
$0.00米ドル
3469 在庫あり
主な仕様
:0.25 mm² ... 1.5 mm² (Ferrule without plastic sleeve)
注記:ELCO pin strip type 8016/EDAC pin strip type 516, left
色:green (RAL 6021)
深さ:51.16 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.25 mm² ... 1.5 mm² (Ferrule without plastic sleeve) | |
| 注記 | ELCO pin strip type 8016/EDAC pin strip type 516, left |
| 色 | green (RAL 6021) |
| 深さ | 51.16 mm |
| ピッチ | 3.81 mm |
| 幅 | 146.05 mm |
| コーディング | 4-4 |
| 身長 | 77.4606 mm |
| 高度 | ≤ 2000 m |
| 絶縁 | Functional insulation |
| 証明書 | UKCA-compliant |
| 製品タイプ | Interface module |
| ねじ山 | M3 |
| 取り付けタイプ | DIN rail mounting |
| 動作モード | 100% operating factor |
| 製品ファミリー | VARIOFACE |
| 記事の改訂 | 13 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 9 mm |
| 接続方法 | EDAC / ELCO pin strip |
| 取り付け位置 | any |
| 締め付けトルク | 0.4 Nm ... 0.5 Nm |
| 操作上の注意 | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| ポジション数 | 56 |
| 定格サージ電圧 | 0.8 kV (1.2/50 μs) |
| 電流（支店ごと） | ≤ 1.5 A |
| 過電圧カテゴリー | II |
| 接続数 | 1 |
| 規格・規制 | EN IEC 60664-1 |
| 動作電圧（AC） | ≤ 30 V AC |
| 動作電圧（DC） | ≤ 60 V DC |
| ステータス表示あり | No |
| 電流（総電流） | ≤ 84 A |
| 定格絶縁電圧 | 85 V |
| 導体断面積 AWG | 24 ... 14 |
| 住宅断熱材 | Polyamide PA non-reinforced |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 保護等級（モジュール） | IP00 |
| 周囲温度（動作） | -20 °C ... 50 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 周囲温度（保管/輸送） | -20 °C ... 70 °C |
| 保護等級（設置場所） | ≥ IP54 |
| 導体断面は固定（同じ断面を持つ2本の導体） | 0.2 mm² ... 0.75 mm² |
| 導体断面積がフレキシブル（同じ断面積の導体2本） | 0.2 mm² ... 0.75 mm² |
製品説明
Interconnect module, connection 1: Screw connection, connection 2: EDAC / ELCO 1x 56-pole sprat (ELCO type 8016 sprat / EDAC sprat type 516, left)
