在庫あり 注目商品
UPBV 4/ 6

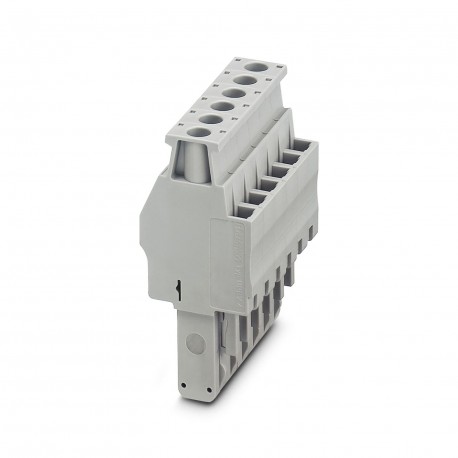

UPBV 4/ 6 3045855 PHOENIX CONTACT Plug
$0.00米ドル
4637 在庫あり
主な仕様
色:gray (RAL 7042)
深さ:48.5 mm
ピッチ:6.2 mm
幅:37.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 色 | gray (RAL 7042) |
| 深さ | 48.5 mm |
| ピッチ | 6.2 mm |
| 幅 | 37.2 mm |
| 身長 | 22 mm |
| 長さ | 22 mm |
| 潜在能力 | 1 |
| 製品タイプ | Terminal plug |
| ねじ山 | M3 |
| 公称電流 | 32 A |
| 公称電圧 | 800 V |
| 記事の改訂 | 08 |
| 剥ぎ取り長さ | 9 mm |
| 断面積AWG | 26 ... 10 (converted acc. to IEC) |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 6 |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 32 A (with 6 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 導体断面積は剛性 | 0.14 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| 導体断面積が柔軟 | 0.14 mm² ... 6 mm² |
| 標準に準拠した接続 | IEC 61984 |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 26 ... 10 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.14 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 4 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1 mm² |
製品説明
Connector, rated voltage: 800 V, rated current: 32 A, number of poles: 6, connection type: Screw connection, Sizing cross-section: 4 mm², cross-section: 0.14 mm²- 6 mm², color: gray
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
