USGB1SAG5

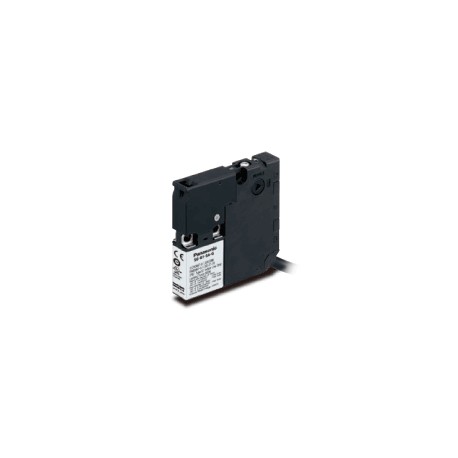

USGB1SAG5 SG-B1-SA-G5 PANASONIC Safety door switch (Ultra-slim) with solenoid interlock, Spring lock, 5m cab..
$0.00米ドル
3449 在庫あり
主な仕様
:Ue
DC:Resistive load (DC-12)
つまり:Main circuit, look monitor circuit
B10D:2,000,000(ISO 13849-1 Annex C Table C.1)
サプライヤー情報
PANASONIC
製品: 4316
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Ue | |
| DC | Resistive load (DC-12) |
| つまり | Main circuit, look monitor circuit |
| B10D | 2,000,000(ISO 13849-1 Annex C Table C.1) |
| アイテム | Specifications |
| ケーブル | UL style 2464, No.22 AWG 12-core |
| 重さ | Approx. 600 g |
| 詳細 | Spring lock type |
| 製品 | Ultra-slim Safety door switch with solenoid interlock |
| 材料 | Enclosure : PA66 |
| 保護 | IP 67 (IEC 60529) |
| 部品番号 | SG-B1-SA-G5 |
| ケーブル長 | 5m16.404 ft |
| 製品名 | Ultra-slim Safety door switch with solenoid interlock SG-B1 |
| 主な連絡先 | 1NC + 1NC |
| 製品番号 | SG-B1-SA-G5 |
| インターロック力 | 500 N min. (GS-ET-19)(Note): The actuator locking strength is rated at 500 N of static load. Do not apply a load higher than the rated value.Do not apply a load higher than the rated value.When a higher load is expected to work on the actuator, provide an additional system consisting of another safety switch without lock (such as the SG-A1 safety switch) or a sensor to detect door opening and stop the machine. |
| 耐衝撃性 | Malfunction : 100 m/s2, Destruction : 1,000 m/s2 |
| 接触抵抗 | 300 mΩ max. (initial value, 1 m3.281 ftcable)700 mΩ max. (initial value, 5 m16.404 ftcable) |
| 動作周波数 | 900 operations/hour |
| 適用可能な基準 | EN 60947-5-1, GS-ET-19 |
| 直接開放力 | 60 N min. |
| ドアモニター回路 | AC |
| 耐振動性 | Malfunction : 10 to 55 Hz, half amplitude 0.35 mm0.014 inDestruction : 30 Hz, half amplitude 1.5 mm0.059 in |
| 直接開閉移動 | 8 mm0.315 inmin. |
| ドアモニターの接点 | 2NC |
| 電気的耐久性 | 100,000 operations min.(900 operations/hour,AC-12 125 V 2A, DC-12 125 V 0.4 A)1,000,000 operations min.(900 operations/hour,24 V AC/DC 0.1 A resistive load) |
| ロックモニターの接点 | 1NC |
| 機械的耐久性 | 1,000,000 operations min. (GS-ET-19) |
| 熱電流（Ith） | ・Ambient temperature : -25 to +35 ℃-13 to +95 ℉2.5 A (up to 2 circuits)1.0 A (3 or more circuits)・Ambient temperature : 35 to +50 ℃95 to +122 ℉1.0 A (1 circuit)0.5 A (2 or more circuits) |
| 適用される規制 | CE Marking [Machinery Directive (2006/42/EC), RoHS Directive], UKCA Marking [Supply of Machinery (Safety) Regulations (2008 No.1597), RoHS Regulations] |
| 誘導負荷（AC-15） | - |
| 誘導負荷（DC-13） | 1A |
| アクチュエータの動作速度 | 0.05 to 1.0 m/sec. |
| 定格絶縁電圧（Ui） | 300 V (Door monitor circuit)150 V (Main, Lock monitor circuit)30 V (Between ground and LED, solenoid circuit) |
| 動作条件：高度 | 2,000 m6,561.68 ftmax. |
| 感電保護クラス | Class II (IEC 61140)(Note), 回(double insulated)(Note): Basic insulation of 2.5 kV, 1.5 kV impulse withstand voltage is ensured between different contact circuits and between contact circuits and LED or solenoid in the enclosure. When both SELV (safety extra low voltage) or PELV (protective extra low voltage) circuits and other circuits (such as 230 V AC circuits) are used for the solenoid power and contact circuits at the same time, the SELV or PELV requirements are not met any more. |
| 短絡保護装置 | Use 250 V / 10 A fast acting type fuse |
| インパルス耐電圧（Uimp） | 2.5 kV (Door monitor circuit)1.5 kV (Main, Lock monitor circuit)0.5 kV (Between ground and LED, solenoid circuit) |
| ソレノイド/インジケーター：インジケーター | Green LED |
| ソレノイド/インジケータ：定格電流 | 110 mA (solenoid 100 mA, LED 10 mA : initial value) |
| 動作条件：周囲湿度 | 45 to 85 % RH |
| 動作条件：汚染度 | 3 (Inside 2) |
| ソレノイド/インジケータ：電圧をオンにする | Rated voltage × 85 % max. (at 20 ℃68 ℉) |
| ソレノイド/インジケータ：電圧をオフにする | Rated voltage × 10 % min. (at 20 ℃68 ℉) |
| 適用規格：使用規格 | IEC 60204-1 / EN 60204-1, ISO 14119, EN ISO 14119, IEC 60947-5-1, UL 508, CSA C22.2 No.14 |
| 動作条件：周囲温度 | -25 to +50 ℃-13 to +122 ℉(No dew condensation or icing allowed)Storage : -40 to +80 ℃-40 to +176 ℉ |
| ソレノイド/インジケータ：定格動作電圧 | DC 24 V 100% duty cycle |
| 定格動作電圧（Ue）/定格動作電流（Ie） | Ue30V125V250VIeMain circuit, look monitor circuitACResistive load (AC-12)-2A-Inductive load (AC-15)-1A-DCResistive load (DC-12)2A0.4A-Inductive load (DC-13)1A0.22A-Door monitor circuitACResistive load (AC-12)-2.5A1.5AInductive load (AC-15)-1.5A0.75ADCResistive load (DC-12)2.5A1.1A0.55AInductive load (DC-13)2.3A0.55A0.27A |
製品説明
Safety limit switch (Ultra-narrow) for door with magnetic interconnection, spring lock, 5m cable, main 1NC+1NC, Monitor 2NC+1NC
