USLKG 2,5 N

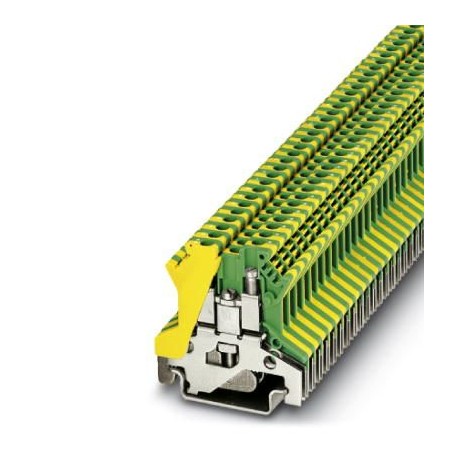

USLKG 2,5 N 0441119 PHOENIX CONTACT Ground modular terminal block
$0.00米ドル
4185 在庫あり
主な仕様
GTIN:4017918002183
注文キー:0441119
カタログページ:Page 424 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918002183 |
| 注文キー | 0441119 |
| カタログページ | Page 424 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 5.2 mm |
| 長さ（一般） | 42.5 mm |
| 原産国 | TR (Turkey) |
| 注記（寸法） | Please observe the current carrying capacity of the DIN rails. |
| （接続データ） | IEC 60947-7-2 |
| 関税番号 | 85369010 |
| 高さNS 32（一般） | 47 mm |
| 高さNS 35/15（一般） | 49.5 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 42 mm |
| 色（主要コマーシャルデータ） | green-yellow |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 7 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 0.8 Nm |
| 締め付けトルク、最小（寸法） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 16.040 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | 4-Nonylphenol, ethoxylated |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 2.5 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 12 |
| 導体断面積AWG最小（寸法） | 24 |
| 標準に準拠した接続（寸法） | IEC/EN 60079-7 |
| 端子台取付（主要商用データ） | 0.5 Nm ... 0.6 Nm (PE foot with mounting screw, M2.5) |
| 導体断面積（最大）（寸法） | 2.5 mm² |
| 導体断面積（最小）（寸法） | 0.2 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.2 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 最大AWG導体断面積、フレキシブル（寸法） | 14 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 同一断面積の2本の導体、最大実線（寸法） | 1 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.2 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.2 mm² |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 0.77 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.25 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 2.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.25 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 130 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Terminal block, number of connections: 2, number of poles: 1, type of connection: Screw connection, cross-section: 0.2 mm² - 4 mm², type of fixing: PE foot with fixing screw, M2.5, mounting class: NS
