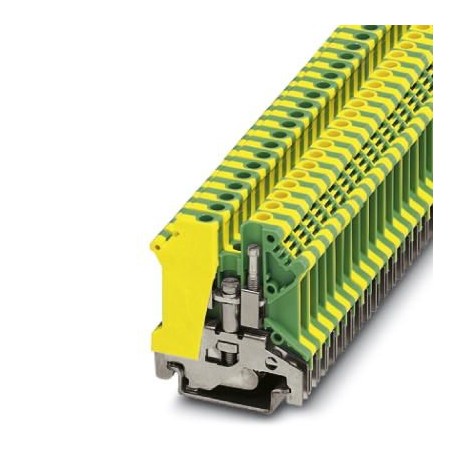

| パラメータ | 価値 |
|---|---|
| 注記 | When aligning with a feed-through terminal block with the same shape, an end cover must be interposed with insulation voltages of > 690 V |
| 色 | green-yellow |
| 幅 | 6.2 mm |
| 長さ | 42.5 mm |
| 高さ NS 32 | 52 mm |
| ねじ山 | M3 |
| 高さNS 35/15 | 54.5 mm |
| サイドパネルを開く | nein |
| 高さ NS 35/7,5 | 47 mm |
| レベル数 | 1 |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Screw connection |
| 断熱材 | PA |
| ポジション数 | 1 |
| 定格サージ電圧 | 8 kV |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 2 |
| 最大締め付けトルク | 0.8 Nm |
| 締め付けトルク、最小 | 0.6 Nm |
| 絶縁材料グループ | I |
| 導体断面積 AWG 最大。 | 10 |
| 導体断面積AWG最小。 | 24 |
| 標準に準拠した接続 | IEC 60947-7-2 |
| 導体断面積最大実線。 | 6 mm² |
| 導体断面積(固体)の最小値。 | 0.2 mm² |
| 導体断面積最大可撓性。 | 4 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 最大AWG導体断面積、フレキシブル | 12 |
| 最小AWG導体断面積、フレキシブル | 24 |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 同じ断面積の 2 つの導体、最大実線。 | 1.5 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 0.2 mm² |
| 同じ断面積の導体 2 本、最大撚り線。 | 1.5 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 0.2 mm² |
| 相対断熱材温度指数(電気、UL 746 B) | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 0.25 mm² |
| 断熱材の温度指数(DIN EN 60216-1(VDE 0304-21)) | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.25 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 1.5 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 0.25 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 2.5 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 0.5 mm² |
