USLKG 95

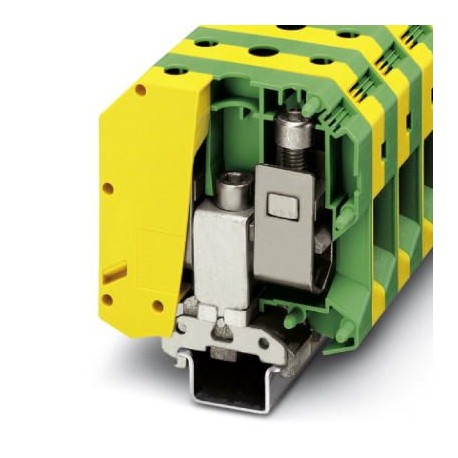

USLKG 95 0441041 PHOENIX CONTACT Ground modular terminal block
$0.00米ドル
3486 在庫あり
主な仕様
GTIN:4017918002145
注文キー:0441041
カタログページ:Page 263 (C-1-2017)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918002145 |
| 注文キー | 0441041 |
| カタログページ | Page 263 (C-1-2017) |
| 梱包単位 | 10 pc |
| 幅（一般） | 25 mm |
| 長さ（一般） | 83 mm |
| 原産国 | PL (Poland) |
| 注記（寸法） | Please observe the current carrying capacity of the DIN rails. |
| （接続データ） | IEC 60947-7-2 |
| 関税番号 | 85369010 |
| 高さNS 32（一般） | 95 mm |
| 高さNS 35/15（一般） | 97.5 mm |
| ねじ山（寸法） | M8 |
| 高さNS 35/7,5（一般） | 90 mm |
| 色（主要コマーシャルデータ） | green-yellow |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 30 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 20 Nm |
| 締め付けトルク、最小（寸法） | 15 Nm |
| 1個あたりの重量（梱包を除く） | 318.100 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | 4-Nonylphenol, ethoxylated |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 95 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 3/0 |
| 導体断面積AWG最小（寸法） | 4 |
| 標準に準拠した接続（寸法） | IEC/EN 60079-7 |
| 端子台取付（主要商用データ） | 15 Nm ... 20 Nm (PE foot with mounting screw, M8) |
| 導体断面積（最大）（寸法） | 95 mm² |
| 導体断面積（最小）（寸法） | 25 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 35 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| 最大AWG導体断面積、フレキシブル（寸法） | 3/0 |
| 最小AWG導体断面積、フレキシブル（寸法） | 4 |
| UL 94準拠の難燃性評価（接続データ） | V2 |
| UL 94準拠の難燃性評価（主要商業データ） | V2 |
| 同一断面積の2本の導体、最大実線（寸法） | 35 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 25 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 35 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 25 mm² |
| 公称条件での最大消費電力（主要商用データ） | 7.54 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 95 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 35 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 95 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 35 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 35 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 16 mm² |
製品説明
Terminal block, number of connections: 2, number of poles: 1, connection type: Screw connection, Sizing cross-section: 95 mm², cross-section: 25 mm² - 95 mm², fixing type: PE foot with fixing screw, M
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
