在庫あり 注目商品
UT 35-PE/S

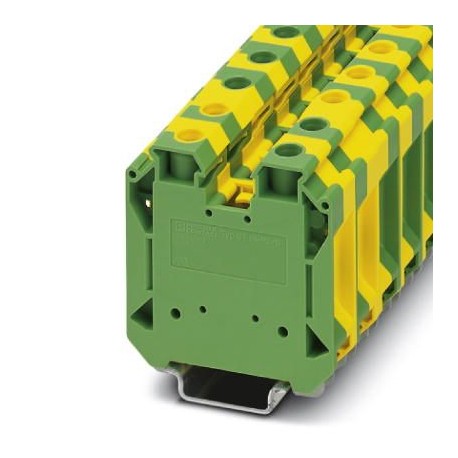

UT 35-PE/S 3215928 PHOENIX CONTACT Ground modular terminal block
$0.00米ドル
4614 在庫あり
主な仕様
GTIN:4046356595810
注文キー:3215928
カタログページ:Page 255 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356595810 |
| 注文キー | 3215928 |
| カタログページ | Page 255 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 16 mm |
| 長さ（一般） | 60.2 mm |
| 原産国 | CN (China) |
| 注記（寸法） | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| 関税番号 | 85369010 |
| エンドカバー幅（一般） | 2.2 mm |
| 高さNS 35/15（一般） | 73.2 mm |
| ねじ山（寸法） | M6 |
| 高さNS 35/7,5（一般） | 65.7 mm |
| 色（主要コマーシャルデータ） | green-yellow |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 18 mm |
| 接続方法（寸法） | Screw connection |
| ASDレベル（主要商業データ） | 1.857 (m/s2)2/Hz |
| ショックフォーム（主要商業データ） | Half-sine |
| 加速（主要商業データ） | 5 g |
| 最大締め付けトルク（寸法） | 3.7 Nm |
| テストスペクトル（主要商用データ） | Service life test category 1, class B, body mounted |
| 締め付けトルク、最小（寸法） | 3.2 Nm |
| ショック持続期間（主要商業データ） | 30 ms |
| テスト頻度（主要商業データ） | f1= 5 Hz to f2= 150 Hz |
| 1個あたりの重量（梱包を除く） | 73.690 g |
| サイドパネルを開く（主要商業データ） | No |
| テストの指示（主要な商業データ） | X-, Y- and Z-axis (pos. and neg.) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | B9 |
| レベル数（主要商業データ） | 1 |
| 衝撃試験結果（主要商品データ） | Test passed |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 35 mm² |
| 接続数（主要商業データ） | 2 |
| 軸ごとのテスト期間（主要商業データ） | 5 h |
| 導体断面積 AWG 最大 (寸法) | 2 |
| 導体断面積AWG最小（寸法） | 16 |
| 標準に準拠した接続（寸法） | IEC 60947-7-2 |
| 端子台取付（主要商用データ） | 2.5 Nm ... 3 Nm (PE foot with mounting screw, M5) |
| 導体断面積（最大）（寸法） | 35 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 1.5 mm² |
| 標準に準拠した接続（接続データ） | IEC 60947-7-2 |
| 方向ごとの衝撃数（主要商業データ） | 3 |
| 試験仕様、衝撃試験（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 最大AWG導体断面積、フレキシブル（寸法） | 2 |
| 最小AWG導体断面積、フレキシブル（寸法） | 16 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 振動、広帯域ノイズ試験結果（主要商業データ） | Test passed |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 試験仕様、振動、広帯域ノイズ（主要商業データ） | DIN EN 50155 (VDE 0115-200):2008-03 |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 35 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 1.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 35 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 1.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 130 °C |
製品説明
Terminal block, With threaded foot, number of connections: 2, connection type: Screw connection, Sizing section: 35 mm², cross-section: 1.5 mm² - 35 mm², fixing type: PE foot with fixing screw, M5, mo
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
