UT 4-PE/HESILED 24 (5X20)

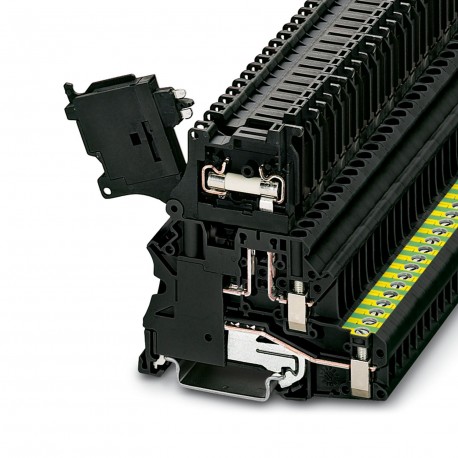

UT 4-PE/HESILED 24 (5X20) 3070053 PHOENIX CONTACT Fuse modular terminal block
$12.32米ドル
852 在庫あり
主な仕様
:max. 1.6 W (With interconnected arrangement of several fuse terminal blocks in the event of overload)
ヒューズ:G / 5 x 20
注記:Please observe the current carrying capacity of the DIN rails.
色:black (RAL 9005)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| max. 1.6 W (With interconnected arrangement of several fuse terminal blocks in the event of overload) | |
| ヒューズ | G / 5 x 20 |
| 注記 | Please observe the current carrying capacity of the DIN rails. |
| 色 | black (RAL 9005) |
| 幅 | 6.2 mm |
| 身長 | 70.8 mm |
| 出力 | (Permanent) |
| 一般的な | The current is determined by the fuse used, the voltage by the selected LED.If the fuse is faulty, the downstream circuit will not be disconnected. |
| ヒューズタイプ | Glass / ceramics / ... |
| 製品タイプ | Ground terminal block |
| ねじ山 | M3 |
| トルク範囲 | 0.6 Nm ... 0.8 Nm |
| 取り付けタイプ | NS 35/7,5 |
| 定格電流 | 6.3 A (4 mm²) |
| 定格電圧 | 250 V |
| 接地足 | Yes |
| 識別 | II 3 G Ex ec llC Gc |
| 行数 | 1 |
| 公称電流 | 6.3 A |
| 公称電圧 | 24 V |
| サイドパネルを開く | No |
| 記事の改訂 | 10 |
| 剥ぎ取り長さ | 9 mm |
| 断面積AWG | 26 ... 10 (converted acc. to IEC) |
| LED電流範囲 | 0.31 mA ... 0.95 mA |
| LED電圧範囲 | 12 V AC/DC ... 30 V AC/DC |
| 締め付けトルク | 0.6 ... 0.8 Nm |
| 接触抵抗 | 5 mΩ |
| NS 35/15の深さ | 80.5 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 73 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 4 kV |
| 最大負荷電流 | 6.3 A (the current is determined by the fuse used) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 2 |
| 接続容量AWG | 26 ... 10 |
| 定格断面積AWG | 12 |
| 防爆認定アクセサリー | 1205053 SZS 0,6X3,5 |
| 接続容量は剛性 | 0.14 mm² ... 6 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 最大消費電力 | max. 1.6 W (with single arrangement of the fuse terminal block in the event of overload) |
| 動作温度範囲 | -60 °C ... 130 °C |
| 接続容量は柔軟 | 0.14 mm² ... 6 mm² |
| 導体断面積は剛性 | 0.14 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.5 mm² ... 6 mm² |
| 標準に準拠した接続 | IEC 60947-7-2/IEC 60947-7-3 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 20 ... 10 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせたもの | 0.14 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 1.02 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 同じ断面積のAWGリジッド導体2本 | 26 ... 16 |
| 同じ断面積のAWGフレキシブル導体2本 | 26 ... 16 |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 4 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 4 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.14 mm² |
| 単導体/端子、フレキシブル、フェルール付き、プラスチックスリーブなし、AWG | 26 ... 12 |
製品説明
Fuse terminal block, fuse type: Glass/ceramic/..., fuse type: G/5 x 20, nominal voltage: 24 V, nominal current: 6.3 A, connection type: Screw connection, Sizing cross-section: 1 mm², cross-section: 0.
