UT 6-TMC M 4A

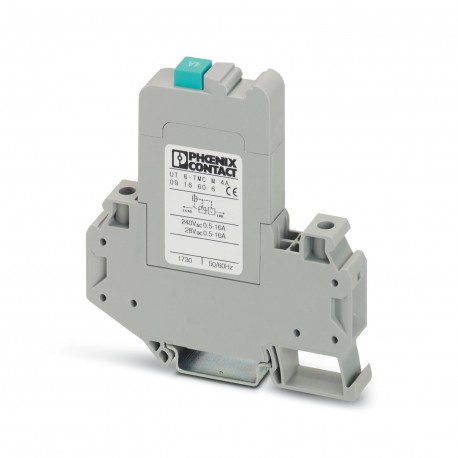

UT 6-TMC M 4A 0916606 PHOENIX CONTACT Thermomagnetic device circuit breaker
$0.00米ドル
4551 在庫あり
主な仕様
:5 V DC ... 30.8 V DC
ヒューズ:M1 (normal blow)
注記:No. 235
タイプ:DIN rail module, one-piece
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 5 V DC ... 30.8 V DC | |
| ヒューズ | M1 (normal blow) |
| 注記 | No. 235 |
| タイプ | DIN rail module, one-piece |
| 色 | gray (RAL 7042) |
| 深さ | 89.5 mm |
| 幅 | 12.3 mm |
| 身長 | 85.5 mm |
| 高度 | 2000 m (acc. to EN 60934) |
| ヒューズタイプ | Automatic device |
| 潜在能力 | 1 |
| 製品タイプ | Thermomagnetic device circuit breakers |
| ねじ山 | M4 |
| 取り付けタイプ | DIN rail: 35 mm |
| 定格電圧 | 240 V AC (50/60 Hz) |
| 行数 | 1 |
| 製品ファミリー | UT 6-TMC |
| トリップレベル | Trip-free mechanism (positive) |
| 接続名 | Auxiliary contact |
| チャンネル数 | 1 |
| 公称電流 | 4 A |
| 公称電圧 | 240 V AC |
| サイドパネルを開く | No |
| トリッピング法 | TM (thermomagnetic) |
| 記事の改訂 | 07 |
| 定格電流IN | 4 A |
| 剥ぎ取り長さ | 12 mm |
| 接続方法 | Screw connection |
| 断面積AWG | 24 ... 8 (converted acc. to IEC) |
| デバイス抵抗 | 88 mΩ |
| 動作電圧 | 50 V AC ... 264 V AC (48 - 62 Hz) |
| 消費電力 | ≤ 1.41 VA |
| 締め付けトルク | 1.5 ... 1.8 Nm |
| 作動の種類 | S type |
| 汚染度 | 2 |
| 絶縁強度 | 2000 V |
| 断熱材 | PA66 |
| ポジション数 | 1 |
| 定格サージ電圧 | 2.8 kV |
| 保護の程度 | IP40 (Actuation area) |
| 過電圧カテゴリー | II |
| 必要なバックアップヒューズ | 16 A |
| 温度ディレーティング | 3.08 A DC (at -30 °C) |
| 公称断面積 | 6.00 mm² |
| 接続数 | 2 |
| スイッチングサイクル、最大 | 6000 (at 1 x In) |
| 定格断面積AWG | 8 |
| 規格/仕様 | EN 60934 |
| 絶縁抵抗 Riso | > 100 MΩ (main contact) |
| 導体断面積 AWG | 24 ... 8 |
| 定格絶縁電圧Ui | 440 V AC |
| 導体断面積は剛性 | 0.2 mm² ... 10 mm² |
| 周囲温度（動作） | -30 °C ... 60 °C |
| 導体断面積が柔軟 | 0.2 mm² ... 10 mm² |
| UL 94準拠の難燃性評価 | V-0 |
| フレキシブル導体断面積[AWG] | 24 ... 8 (converted acc. to IEC) |
| 定格短絡開閉容量 Icn | 200 A (240 V AC) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 2.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 2.5 mm² |
| 公称条件での最大消費電力 | ≤ 1.41 VA |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 6 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 6 mm² |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 6 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 6 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 4 mm² |
製品説明
Thermomagnetic protection switch, 1 pole, for symmetrical rail mounting
