UTI 2,5-L/L

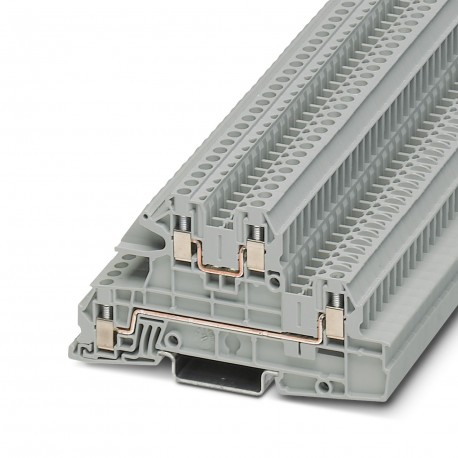

UTI 2,5-L/L 3076031 PHOENIX CONTACT Installation level terminal block, Screw connection, Cross section: 0.2 ..
$0.00米ドル
3176 在庫あり
主な仕様
:24 A (with a 2.5 mm² conductor cross section)
注記:Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips.
色:gray
幅:5.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 24 A (with a 2.5 mm² conductor cross section) | |
| 注記 | Assembly instructions:For secure fastening of the neutral busbar, supports must be set at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips. |
| 色 | gray |
| 幅 | 5.2 mm |
| 長さ | 93.5 mm |
| 設定点 | 1 N |
| ASDレベル | 6.12 (m/s2)2/Hz |
| ショックフォーム | Half-sine |
| 加速度 | 3.12 g |
| ねじ山 | M3 |
| テストスペクトル | Service life test category 2, bogie mounted |
| ショック持続時間 | 18 ms |
| テスト頻度 | f1= 5 Hz to f2= 250 Hz |
| 高さNS 35/15 | 59 mm |
| サイドパネルを開く | ja |
| テストの指示 | X-, Y- and Z-axis |
| 高さ NS 35/7,5 | 51.5 mm |
| レベル数 | 3 |
| 汚染度 | 3 |
| 剥ぎ取り長さ | 9 mm |
| 接続方法 | Screw connection |
| 指の保護 | guaranteed |
| 衝撃試験結果 | Test passed |
| 曲げ試験ターン | 135 |
| 公称電流IN | 24 A (with 4 mm² conductor cross section) |
| 公称電圧UN | 400 V (phase conductor/phase conductor) |
| 短時間電流 | 0.3 kA |
| 断熱材 | PA |
| 定格サージ電圧 | 4 kV |
| 引張試験結果 | Test passed |
| 最大負荷電流 | 30 A (with 4 mm² conductor cross section and 3-pos. terminal block) |
| 過電圧カテゴリー | III |
| キャリアにぴったりフィット | NS 35 |
| 公称断面積 | 4 mm² |
| 接続数 | 4 |
| 最大締め付けトルク | 0.6 Nm |
| 曲げ試験の結果 | Test passed |
| 熱試験の結果 | Test passed |
| 軸ごとのテスト期間 | 5 h |
| 締め付けトルク、最小 | 0.5 Nm |
| 牽引力設定点 | 10 N |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 要件、電圧降下 | ≤ 3.2 mV |
| 手の甲の保護 | guaranteed |
| 曲げ試験回転速度 | 10 rpm |
| 電圧降下試験の結果 | Test passed |
| サージ電圧テスト設定点 | 7.3 kV |
| サージ電圧試験の結果 | Test failed |
| 方向ごとの衝撃数 | 3 |
| サポートにしっかりとフィットした結果 | Test passed |
| 短絡安定性の結果 | Test passed |
| 試験仕様、衝撃試験 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 温度上昇試験の結果 | Test passed |
| 導体断面積 AWG 最大。 | 12 |
| 導体断面積AWG最小。 | 24 |
| 導体断面積最大実線。 | 4 mm² |
| 導体断面積（固体）の最小値。 | 0.2 mm² |
| 衝撃保護試験仕様 | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面引張試験 | 0.2 mm² |
| 導体断面積最大可撓性。 | 4 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 振動、広帯域ノイズ試験結果 | Test passed |
| 電源周波数耐電圧設定点 | 1.89 kV |
| 曲げ試験導体断面積/重量 | 0.2 mm² / 0.2 kg |
| 導体断面積短絡試験 | 2.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 中性バスバーの電流容量 | 140 A |
| 同じ断面積の 2 つの導体、最大実線。 | 1.5 mm² |
| 同じ断面積の 2 本の導体、最小実線。 | 0.2 mm² |
| 商用周波数耐電圧試験の結果 | Test performed |
| 試験仕様、振動、広帯域ノイズ | DIN EN 50155 (VDE 0115-200):2008-03 |
| 同じ断面積の導体 2 本、最大撚り線。 | 1.5 mm² |
| 同じ断面積の 2 本の導体を撚り合わせた最小値。 | 0.2 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 熱特性（針状炎）有効持続時間の証明 | 30 s |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最大。 | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ最小。 | 0.25 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 0.25 mm² |
| 同じ断面積の導体 2 本、撚線、プラスチック スリーブなしのフェルール、最大。 | 0.75 mm² |
| 同じ断面積の導体 2 本、撚り線、プラスチック スリーブなしフェルール、最小。 | 0.25 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最大。 | 0.75 mm² |
| 同じ断面積の 2 本の導体、撚り線、プラスチック スリーブ付き TWIN フェルール、最小。 | 0.5 mm² |
| 端子点の機械的安定性試験結果（導体接続×5） | Test passed |
製品説明
Distribution floor terminal block, nominal voltage: 400 V, nominal current: 24 A, Screw connection, 1., 2. and 3rd floor, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² - 4 mm², mounting cl
