UTTB 2,5-LA 24 RD

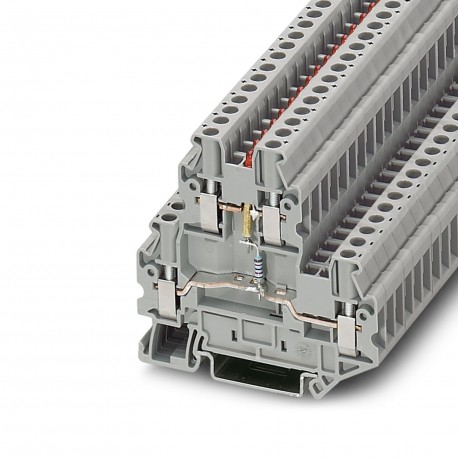

UTTB 2,5-LA 24 RD 3046692 PHOENIX CONTACT Component terminal block
$7.10米ドル
1446 在庫あり
主な仕様
GTIN:4017918997229
注文キー:3046692
カタログページ:Page 224 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918997229 |
| 注文キー | 3046692 |
| カタログページ | Page 224 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 5.2 mm |
| 長さ（一般） | 69.9 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| 高さNS 35/15（一般） | 72.5 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 65 mm |
| 注記（主要商業データ） | The voltage is determined by the LED version selected. |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 9 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| 1個あたりの重量（梱包を除く） | 16.370 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A3 |
| レベル数（主要商業データ） | 2 |
| 公称電流IN（主要商用データ） | 24 A |
| 公称電圧UN（主要商用データ） | 24 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 最大負荷電流（主要商用データ） | 28 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 2.5 mm² |
| 接続数（主要商業データ） | 4 |
| 導体断面積 AWG 最大 (寸法) | 12 |
| 導体断面積AWG最小（寸法） | 26 |
| 導体断面積（最大）（寸法） | 4 mm² |
| 導体断面積（最小）（寸法） | 0.14 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 同一断面積の2本の導体、最大実線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.14 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.14 mm² |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 27,5 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 2.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.14 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 2.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.14 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.14 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Terminal block for components, The voltage is determined by the chosen light indication variant., nominal voltage: 24 V, nominal current: 24 A, connection type: Screw connection, Dimensioning cross-se
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
