UTTB 2,5 OG

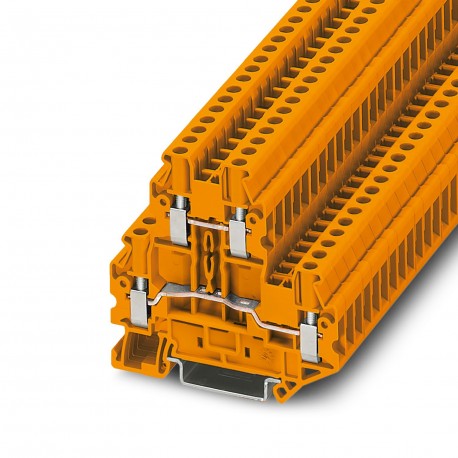

UTTB 2,5 OG 3044639 PHOENIX CONTACT Double-level terminal block
$0.00米ドル
4188 在庫あり
主な仕様
:Machine building
色:orange (RAL 2003)
深さ:64.4 mm
幅:5.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Machine building | |
| 色 | orange (RAL 2003) |
| 深さ | 64.4 mm |
| 幅 | 5.2 mm |
| 身長 | 69.9 mm |
| 出力 | (Permanent) |
| 潜在能力 | 2 |
| ブリッジデータ | 20 A / 2.5 mm² |
| 製品タイプ | Multi-level terminal block |
| ねじ山 | M3 |
| トルク範囲 | 0.5 Nm ... 0.6 Nm |
| 取り付けタイプ | NS 35/7,5 |
| 定格電流 | 20 A |
| 定格電圧 | 352 V |
| 識別 | II 2 GD Ex eb IIC Gb |
| 行数 | 2 |
| エンドカバー幅 | 2.2 mm |
| 橋の一覧 | Plug-in bridge / FBS 2-5 / 3030161 |
| 公称電流 | 24 A |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 08 |
| 剥ぎ取り長さ | 9 mm |
| 断面積AWG | 26 ... 12 (converted acc. to IEC) |
| 締め付けトルク | 0.5 ... 0.6 Nm |
| 接触抵抗 | 0.6 mΩ |
| NS 35/15の深さ | 72.5 mm |
| 適用分野 | Railway industry |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 65 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 28 A (in case of a 4 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー | III |
| 公称断面積 | 2.5 mm² |
| 接続数 | 4 |
| 接続容量AWG | 26 ... 12 |
| 温度上昇 | 40 K (22.5 A / 2.5 mm²) |
| 定格断面積AWG | 14 |
| 防爆認定アクセサリー | 3047293 D-UTTB 2,5/4 |
| 定格絶縁電圧 | 320 V |
| 橋渡しのため | 352 V |
| 接続容量は剛性 | 0.14 mm² ... 4 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 動作温度範囲 | -60 °C ... 110 °C |
| 接続容量は柔軟 | 0.14 mm² ... 2.5 mm² |
| 導体断面積は剛性 | 0.14 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.14 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| - カバー付き切断長さブリッジング | 220 V |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 26 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体を撚り合わせたもの | 0.14 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.77 W |
| - 仕切り板付き長さ切りブリッジ | 176 V |
| - 隣接していない端子台間のブリッジ時 | 352 V |
| 同じ断面積のAWGリジッド導体2本 | 26 ... 16 |
| 同じ断面積のAWGフレキシブル導体2本 | 26 ... 16 |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 2.5 mm² |
| - PE端子台を介して隣接していない端子台間のブリッジ接続時 | 275 V |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.14 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Double-level terminal block, nominal voltage: 500 V, nominal current: 24 A, connection type: Screw connection, Sizing cross-section: 2.5 mm², cross-section: 0.14 mm² - 4 mm², mounting type: NS 35/7.5,
