在庫あり 注目商品
UW 16/S

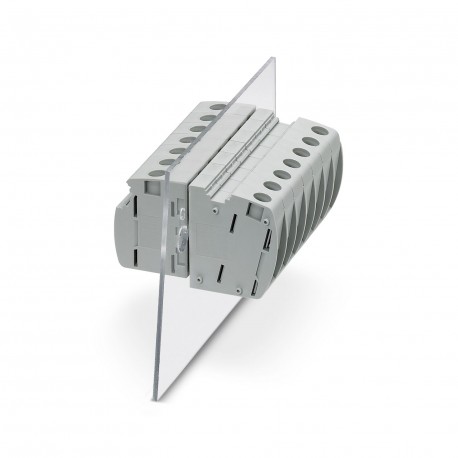

UW 16/S 3073351 PHOENIX CONTACT Panel feed-through terminal block
$5.96米ドル
1724 在庫あり
主な仕様
:• Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data.
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
ピッチ:12.1 mm
スクリュー:M4
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data. | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 12.1 mm |
| スクリュー | M4 |
| 結果 | Test passed |
| 幅 [w] | 12.1 mm |
| 応用 | without spacer plate |
| 高さ [h3] | 41.1 mm |
| 高さ [h4] | 38.3 mm |
| 長さ [l1] | 36.8 mm |
| 長さ [l2] | 29.5 mm |
| 安全に関する注意事項 | • Only electrically qualified personnel may install and operate the product.To recognize and prevent danger, the qualified personnel must be familiar with the basics of electrical engineering. |
| 温度 | 960 °C |
| 製品タイプ | Panel feed-through terminal block |
| 仕様 | IEC 60947-7-1:2009-04 |
| 行数 | 1 |
| 製品ファミリー | UW 16 |
| カラー（ハウジング） | gray (7042) |
| 記事の改訂 | 03 |
| コネクタシステム | UW 16 / PW 16 |
| 接触材料 | Cu alloy |
| 剥ぎ取り長さ | 16 mm |
| 露出時間 | 30 s |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 2 Nm ... 2.3 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 76 A |
| 公称電圧UN | 500 V (without spacer plate) |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 1 |
| 潜在的な数 | 1 |
| 過電圧カテゴリー | III |
| 公称断面積 | 16 mm² |
| 接続数 | 2 |
| 定格電圧（III/3） | 500 V |
| 表面特性 | tin-plated |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | B7 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（III/3） | 6 kV |
| 導体断面積は剛性 | 6 mm² ... 25 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟 | 6 mm² ... 16 mm² |
| 定格絶縁電圧（III/3） | 500 V |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 最小沿面距離 (III/3) | 6.3 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 同じ断面積の2本の導体、ソリッド | 2.5 mm² ... 10 mm² |
| 同じ断面積の2本の導体、フレキシブル | 2.5 mm² ... 6 mm² |
| 最小クリアランス値 - 非均質場（III/3） | 5.5 mm |
| 導体の接続方向とプラグイン方向 | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 6 mm² ... 16 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 6 mm² ... 16 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 6 mm² / solid / > 80 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 4 mm² ... 6 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 4 mm² ... 6 mm² |
製品説明
Borne grommet, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, charging current: 76 A, section: 6 mm² - 25 mm², conductor connectio
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
