UW 25-POT BK

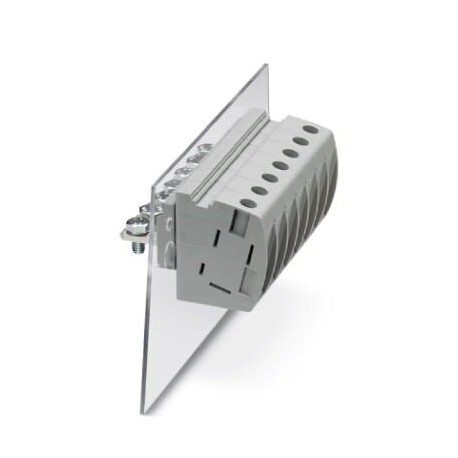

UW 25-POT BK 1036567 PHOENIX CONTACT Panel feed-through terminal block, number of positions: 1
$0.00米ドル
4440 在庫あり
主な仕様
GTIN:4055626560441
注文キー:1036567
梱包単位:1
ETIM 5.0 (eCl@ss):EC001283
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626560441 |
| 注文キー | 1036567 |
| 梱包単位 | 1 |
| ETIM 5.0 (eCl@ss) | EC001283 |
| ETIM 6.0 (eCl@ss) | EC001283 |
| ETIM 7.0 (eCl@ss) | EC001283 |
| 関税番号 | 85369010 |
| （パッケージ情報） | To maintain the nominal voltage, align the cable lugs straight and centered, and cast the terminals on the inside. |
| ピッチ（主要商業データ） | 15.1 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 注記（パッケージ情報） | The cable entry funnel is not touch-proof. Never connect or disconnect the terminal when it is energized. Take appropriate steps to ensure touch proofness. |
| eCl@ss 5.0 (分類) | 27141100 |
| eCl@ss 5.1 (分類) | 27141100 |
| eCl@ss 6.0 (分類) | 27141100 |
| eCl@ss 7.0 (分類) | 27141134 |
| eCl@ss 8.0 (分類) | 27141134 |
| eCl@ss 9.0 (分類) | 27141134 |
| 公称電圧（項目特性） | 630 V |
| トルク（電気パラメータ） | 4 Nm ... 4.5 Nm |
| ピッチ（材料データ - ハウジング） | 15 mm |
| 注記（接続容量、内部） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 注記の種類（パッケージ情報） | Notes on safety |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法（主要商用データ） | Screw connection with tension sleeve |
| 記事の範囲（主要な商業データ） | UW 25-POT |
| （空間距離と沿面距離） | • To maintain the nominal voltage, align the cable lugs straight and centered, and cast the terminals on the inside. |
| ストリップ長さ（電気的パラメータ） | 19 mm |
| 接続方法（電気的パラメータ） | Screw connection with tension sleeve |
| ポジション数（主要商業データ） | 1 |
| 潜在的可能性の数（主要な商業データ） | 1 |
| 接続数（主要商業データ） | 2 |
| 定格電流（一般製品情報） | 101 A |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/3）（電気試験） | 6 kV |
| 記事の簡単な説明（主要商業データ） | Panel feed-through terminal block |
| 1パッケージあたりの個数（製品の寸法） | 25 |
| 接点材質（接続容量、内部） | Cu alloy |
| 接続方法（接続容量、外部） | Cable lug connection |
| 内部円筒ゲージ（電気パラメータ） | B7 |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| 定格絶縁電圧（III/3）（電気試験） | 630 V |
| 安全に関する注意事項（空間距離と沿面距離） | • WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product. |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 導体断面積（一般製品情報） | 25 mm² |
| 導体断面積（電気パラメータ） | 6 mm² ... 35 mm² |
| 名称梱包単位（製品の寸法） | Pcs. |
| 表面特性（接続容量、内部） | tin-plated |
| 導体断面積が柔軟（電気パラメータ） | 10 mm² ... 25 mm² |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 同じ断面積を持つ2本の導体（ソリッド）（電気パラメータ） | 2.5 mm² ... 10 mm² |
| 同じ断面積を持つ2本のフレキシブル導体（電気パラメータ） | 4 mm² ... 10 mm² |
| 導体の接続方向とプラグイン方向（電気パラメータ） | 0 ° |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 導体の接続方向とプラグイン方向（接続容量、外部） | 0 ° |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 4 mm² ... 25 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 4 mm² ... 25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール（電気的パラメータ） | 2.5 mm² ... 10 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール付き（電気的パラメータ） | 2.5 mm² ... 10 mm² |
