UWV 16/S

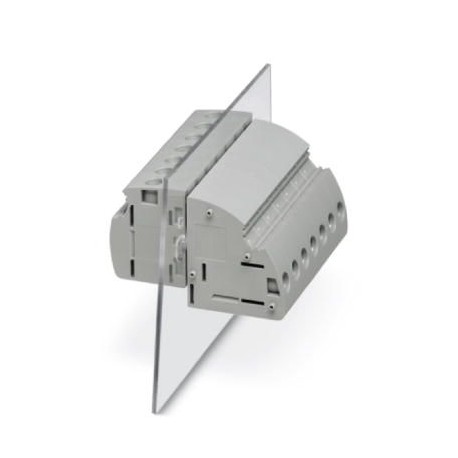

UWV 16/S 3073432 PHOENIX CONTACT Panel feed-through terminal block
$5.96米ドル
1717 在庫あり
主な仕様
GTIN:4046356344739
注文キー:3073432
カタログページ:Page 613 (C-1-2013)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356344739 |
| 注文キー | 3073432 |
| カタログページ | Page 613 (C-1-2013) |
| 梱包単位 | 50 pc |
| ピッチ（一般） | 12.1 mm |
| 幅（一般） | 12.1 mm |
| 原産国 | CN (China) |
| 注記（寸法） | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| 板厚（一般） | 1 mm ... 6 mm |
| ねじ山（寸法） | M5 |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | No hazardous substances above threshold values |
| 接続側（寸法） | inside |
| ストリップ長さ（寸法） | 16 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 3 Nm |
| 締め付けトルク、最小（寸法） | 2.5 Nm |
| 1個あたりの重量（梱包を除く） | 35.000 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | B7 |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 76 A |
| 公称電圧UN（主要商用データ） | 800 V (with spacer plate) |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 6 kV |
| 最大負荷電流（主要商用データ） | 101 A (with 25 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 16 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 10 |
| 導体断面積（最大）（寸法） | 16 mm² |
| 導体断面積（最小）（寸法） | 6 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 6 mm² |
| 標準に準拠した接続（接続データ） | UL |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 10 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 6 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 6 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 4 mm² |
製品説明
Wall terminal block, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, charging current: 76 A, cross-section: 6 mm² - 25 mm², conduct
