VAL-CP-MCB-1S-350/40/FM

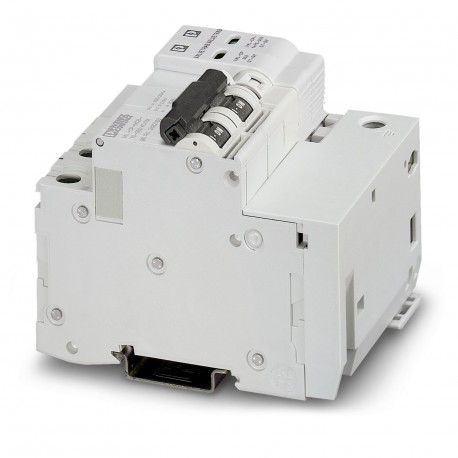

VAL-CP-MCB-1S-350/40/FM 2882763 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
3686 在庫あり
主な仕様
GTIN:4046356175821
注文キー:2882763
（一般的な）:457 V AC (120 min / safe failure mode)
カタログページ:Page 66 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356175821 |
| 注文キー | 2882763 |
| （一般的な） | 457 V AC (120 min / safe failure mode) |
| カタログページ | Page 66 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | HU (Hungary) |
| （接続データ） | IEC 60364-5-534 |
| 関税番号 | 85363010 |
| （周囲条件） | N-PE |
| （保護回路） | 1 mA DC ... 50 mA DC |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| 深さ（主要な商業データ） | 76 mm |
| 幅（主要商業データ） | 72 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 101 mm |
| 公称電圧 UN（一般） | 240 V AC (TN-S) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 1 µA |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M2 |
| UT(LN)におけるTOV挙動（一般） | 415 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / withstand mode) |
| 残留電圧Ures(LN)（一般） | ≤ 2.3 kV (at In) |
| 1個あたりの重量（梱包を除く） | 501.500 g |
| ハウジング材質（周囲条件） | PBT-FR |
| 残留電圧Ures(L-PE)（一般） | ≤ 2.5 kV (at In) |
| 残留電圧Ures(N-PE)（一般） | ≤ 1.2 kV (at 10 kA) |
| 被覆剥き長さ（保護回路） | 7 mm |
| 接続方法（保護回路） | Pluggable screw connection |
| 水平ピッチ（主要商業データ） | 4 Div. |
| 動作電流（保護回路） | 1 mA AC ... 2 A AC |
| 動作電圧（保護回路） | 250 V AC |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 保護モード（周囲条件） | L-N |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| ねじ山（インジケータ/リモート信号） | M5 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 2.5 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.7 kV |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 接続名（インジケータ/リモートシグナリング） | Protective ground connection |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 最大連続電圧UC(N-PE)（一般） | 264 V AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 接続方法（インジケータ/リモートシグナリング） | Screw connection |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm |
| 導体断面積AWG（保護回路） | 28 ... 16 |
| 公称放電電流 In(8/20) µs (一般) | 20 kA |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| 最大放電電流 Imax(8/20) µs (一般) | 30 kA |
| 電流遮断定格Ifi(N-PE)に従う（一般） | 100 A |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 40 A (gG) |
| 最大連続動作電圧UC(LN)（一般） | 350 V AC |
| 最大連続動作電圧UC(L-PE)（一般） | 350 V AC |
| 導体断面積 AWG (インジケータ/リモート信号) | 12 ... 4 |
| 導体断面実線（表示器/遠隔信号） | 2.5 mm² ... 25 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 2.5 mm² ... 16 mm² |
製品説明
Combination of type 2 surge protection and arrester pre-fuse, with unloader and pre-fuse monitoring, in combination with remote indication contact. Execution: 3-conductor system (L1, N, PE), NS 35 loa
