VAL-CP-MCB-3S-350/40/FM

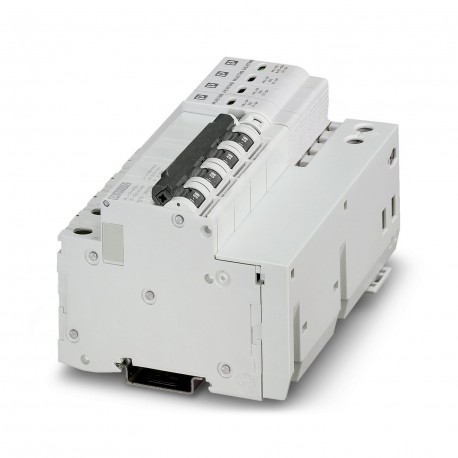

VAL-CP-MCB-3S-350/40/FM 2882750 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
3871 在庫あり
主な仕様
:T2
注記:2011
タイプ:DIN rail module, two-section, divisible
色:light gray (RAL 7035)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| T2 | |
| 注記 | 2011 |
| タイプ | DIN rail module, two-section, divisible |
| 色 | light gray (RAL 7035) |
| 深さ | 76 mm |
| 幅 | 131.5 mm |
| 身長 | 101 mm |
| ENタイプ | T2 |
| 高度 | ≤ 2000 m (amsl) |
| 製品タイプ | Surge arrester |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| 材料グループ | I |
| 製品ファミリー | SEC Family |
| 接続名 | Remote fault indicator contact |
| 記事の改訂 | 12 |
| 水平ピッチ | 7.5 Div. |
| ハウジング材質 | PBT-FR |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 14 mm |
| 接続方法 | Screw connection |
| 動作電流 | 1 mA AC ... 2 A AC |
| 動作電圧 | 250 V AC |
| 締め付けトルク | 3.5 Nm |
| 保護モード | L-N |
| 公称電圧UN | 240/415 V AC (TN-S) |
| スイッチング機能 | Changeover contact |
| 寸法図 | |
| 行動の方向 | 3L-N & N-PE |
| 断熱材 | PBT-FR |
| ポジション数 | 4 |
| 保護の程度 | IP20 |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 1 µA |
| 材料のCTI値 | 600 |
| 応答時間 tA(LN) | ≤ 25 ns |
| 応答時間 tA(L-PE) | ≤ 100 ns |
| 応答時間 tA(N-PE) | ≤ 100 ns |
| IEC電源システム | TN-S |
| IEC試験分類 | II |
| UT(LN)におけるTOV挙動 | 415 V AC (5 s / withstand mode) |
| 規格/仕様 | IEC 61643-11 |
| UT(N-PE)におけるTOV挙動 | 1200 V AC (200 ms / withstand mode) |
| 残留電圧Ures(LN) | ≤ 2.3 kV (at In) |
| 導体断面積 AWG | 18 ... 2 |
| 残留電圧Ures(L-PE) | ≤ 2.5 kV (at In) |
| 残留電圧Ures(N-PE) | ≤ 1.2 kV (at 10 kA) |
| 導体断面積は剛性 | 4 mm² ... 35 mm² |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度（動作） | -25 °C ... 60 °C |
| 導体断面積が柔軟 | 4 mm² ... 25 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 電圧保護レベルアップ(LN) | ≤ 2.5 kV |
| 電圧保護レベルアップ(N-PE) | ≤ 1.7 kV |
| 短絡電流定格 ISCCR | 25 kA |
| UL 94準拠の難燃性評価 | V-0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最大放電電流 Imax(8/20) µs | 30 kA |
| 電流遮断定格Ifi(N-PE)に従う | 100 A |
| V型貫通配線付き最大バックアップヒューズ | 40 A (gG) |
| 最大連続動作電圧UC(LN) | 350 V AC |
| 公称放電電流 In(8/20) µs (LN) | 15 kA |
| 最大連続動作電圧UC(L-PE) | 350 V AC |
| 最大連続動作電圧UC(N-PE) | 264 V AC |
| 公称放電電流 In(8/20) µs (L-PE) | 15 kA |
| 公称放電電流 In(8/20) µs (N-PE) | 20 kA |
製品説明
Combination of type 2 surge protection and arrester pre-fuse, with unloader and pre-fuse monitoring, in combination with remote indication contact. Execution: 5-conductor system (L1, L2, L3, N, PE), N
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
