VAL-CP-N/PE-350-ST-GY

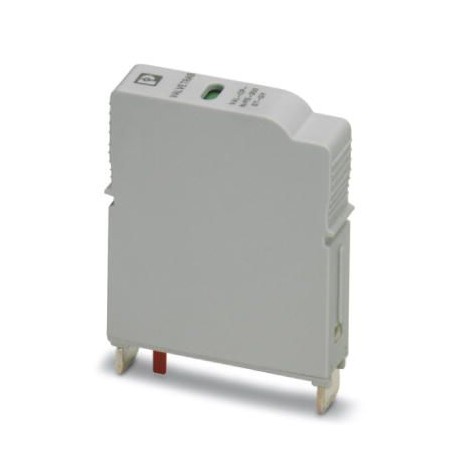

VAL-CP-N/PE-350-ST-GY 2882734 PHOENIX CONTACT Type 2 surge protection plug
$0.00米ドル
4254 在庫あり
主な仕様
GTIN:4046356337441
注記:Made to Order (non-returnable)
注文キー:2882734
（一般的な）:≤ 0.5 kV (at 2 kA)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356337441 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2882734 |
| （一般的な） | ≤ 0.5 kV (at 2 kA) |
| カタログページ | Page 66 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363010 |
| （周囲条件） | TT |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| 深さ（主要な商業データ） | 56.4 mm |
| 幅（主要商業データ） | 11.7 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 44.8 mm |
| 公称電圧 UN（一般） | 240 V AC (TN - only N-PE) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 1 µA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | on base element |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / withstand mode) |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 40.900 g |
| ハウジング材質（周囲条件） | PBT-FR |
| 残留電圧Ures(N-PE)（一般） | ≤ 0.5 kV (at In) |
| 接続方法（保護回路） | pluggable |
| 水平ピッチ（主要商業データ） | 0.6 Div. |
| 保護モード（周囲条件） | N-PE |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 1 |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.5 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN |
| IEC試験分類（周囲条件） | II |
| 最大連続電圧UC(N-PE)（一般） | 264 V AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 電流遮断定格Ifi(N-PE)に従う（一般） | 100 A (264 V AC) |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 公称放電電流 In(8/20) µs (N-PE) (一般) | 20 kA |
| 最大放電電流 Imax(8/20) µs (N-PE) (一般) | 30 kA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
製品説明
Replacement connector for VAL-CP surge arrester with N-PE arc arrester.
