VAL-MB-T1/T2 1500DC-PV/2+V

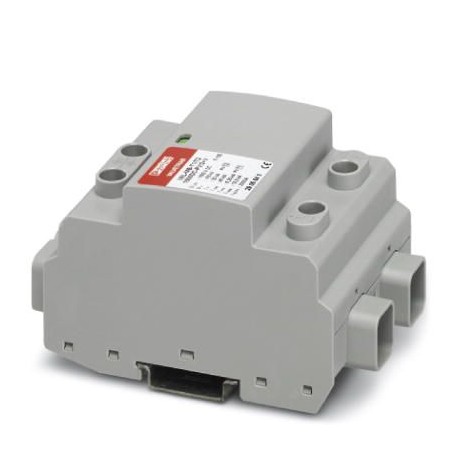

VAL-MB-T1/T2 1500DC-PV/2+V 2905641 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00米ドル
3804 在庫あり
主な仕様
GTIN:4046356984393
注文キー:2905641
カタログページ:Page 41 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356984393 |
| 注文キー | 2905641 |
| カタログページ | Page 41 (C-4-2017) |
| 梱包単位 | 1 pc |
| 注記（一般） | The product is also suitable for applications in PV systems with a max. short-circuit current ISCPV= 15 kA (according to EN 50539-11:2013). |
| 原産国 | DE (Germany) |
| 関税番号 | 85354000 |
| （周囲条件） | (L-) - PE |
| 高度（寸法） | ≤ 6000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| （追加説明） | ≤ 5.4 kV (at 40 kA) |
| 色（周囲条件） | traffic grey A RAL 7042 |
| 深さ（主要な商業データ） | 65.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 71.2 mm |
| ENタイプ（周囲条件） | T1 / T2 |
| 高さ（主要商業データ） | 120 mm |
| 衝撃（動作）（寸法） | 50g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 488.610 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 水平ピッチ（主要商業データ） | 4 Div. |
| 保護モード（周囲条件） | (L+) - (L-) |
| 規格・規制（接続データ） | EN 50539-11 2013 |
| 汚染度（周囲条件） | 2 |
| SPD 障害動作 (周囲条件) | OCM (Open-circuit mode) |
| 設置場所（周囲条件） | Inside |
| 応答時間 tA (追加説明) | ≤ 25 ns |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | DC |
| IEC試験分類（周囲条件） | PV I / II |
| 接続構成（周囲条件） | Y configuration |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 残留電流IPE（追加説明） | ≤ 100 µA DC |
| 定格負荷電流 IL（追加説明） | 50 A |
| 残留電圧Ures（追加説明） | ≤ 4.5 kV (at In) |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 絶縁抵抗Riso（追加説明） | > 5 GΩ (at 500 V DC) |
| 電圧保護レベルアップ（追加説明） | ≤ 4.5 kV |
| ネジ山（保護回路直流電圧側（DC）） | M5 |
| PCの待機電力消費量（追加説明） | ≤ 150 mVA |
| 被覆剥き長さ（保護回路直流電圧側（DC）） | 16 mm |
| 接続方法（保護回路直流電圧側（DC）） | Screw connection |
| 連続動作電流 ICPV (追加説明) | < 100 µA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 締め付けトルク（保護回路直流電圧側（DC）） | 3 Nm |
| 短絡電流定格 ISCPV（追加説明） | 2000 A |
| 公称放電電流（8/20）µs（追加説明） | 20 kA |
| 最大放電電流 Imax(8/20) µs (追加説明) | 40 kA |
| 総放電電流 Itotal(8/20) µs (追加説明) | 40 kA |
| 遮断装置の設置場所（周囲条件） | Internal |
| 最大連続動作電圧 UCPV（追加説明） | 1500 V DC |
| 総放電電流 Itotal(10/350) µs (追加説明) | 12.5 kA |
| 導体断面積AWG（保護回路DC電圧側（DC）） | 14 ... 2 |
| インパルス放電電流（10/350）µs、充電（追加説明） | 3.125 As |
| 導体断面積がフレキシブル（保護回路直流電圧側（DC）） | 2.5 mm² ... 35 mm² |
| インパルス放電電流（10/350）µs、ピーク値リンプ（追加説明） | 6.25 kA |
| インパルス放電電流（10/350）µs、比エネルギー（追加説明） | 9.77 kJ/Ω |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大。（保護回路DC電圧側（DC）） | 10 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（保護回路DC電圧側（DC）） | 2.5 mm² |
製品説明
Surge / lightning current protection device for isolated and grounded 2-pole photovoltaic direct current systems, for rail mounting, temperature-controlled protection elements, status message on the m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
