VAL-MS 1500DC-PV/2+V-FM

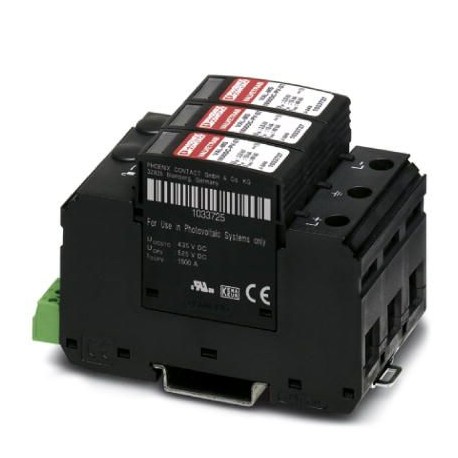

VAL-MS 1500DC-PV/2+V-FM 1033725 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
3323 在庫あり
主な仕様
GTIN:4055626539942
注文キー:1033725
梱包単位:1 pc
注記（一般）:The device is intended for touch proof installation in a housing. Ensure that there is a gap of at least 8 mm between the active and grounded parts in the connection area.
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626539942 |
| 注文キー | 1033725 |
| 梱包単位 | 1 pc |
| 注記（一般） | The device is intended for touch proof installation in a housing. Ensure that there is a gap of at least 8 mm between the active and grounded parts in the connection area. |
| 原産国 | DE (Germany) |
| （接続データ） | (DC-) - G |
| （UL仕様） | 1 A DC |
| 関税番号 | 85354000 |
| （周囲条件） | PBT-FR |
| 高度（寸法） | ≤ 3000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| （追加説明） | ≤ 6 kV (at 30 kA) |
| 色（周囲条件） | jet black RAL 9005 |
| SPDタイプ（接続データ） | 1CA |
| 深さ（主要な商業データ） | 65.7 mm |
| 幅（主要商業データ） | 53.4 mm |
| （追加技術データ） | 1 A DC |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 98.7 mm |
| （インジケーター/リモート信号） | 4.5 Nm (25 mm² ... 35 mm²) |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| 公称電圧（接続データ） | 1500 V DC |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 5g (5-500 Hz/2.5 h/XYZ) |
| 保護モード（接続データ） | (DC+) - (DC-) |
| 1個あたりの重量（梱包を除く） | 337.760 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 動作電流（UL仕様） | 1 A AC |
| 動作電圧（UL仕様） | 30 V AC |
| 締め付けトルク（UL規格） | 4 lbf-in. |
| 水平ピッチ（主要商業データ） | 3 Div. |
| 保護モード（周囲条件） | (L+) - (L-) |
| 汚染度（周囲条件） | 2 |
| ねじ山（追加技術データ） | M2 |
| SPD 障害動作 (周囲条件) | OCM (Open-circuit mode) |
| ねじ山（インジケータ/リモート信号） | M5 |
| 設置場所（周囲条件） | Inside |
| 応答時間 tA (追加説明) | ≤ 25 ns |
| 規格・規制（UL接続データ） | EN 50539-11 2013 |
| 配電システム（接続データ） | DC PV |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| IEC電源システム（周囲条件） | DC |
| IEC試験分類（周囲条件） | PV II |
| ストリップ長さ（追加技術データ） | 7 mm |
| 接続構成（周囲条件） | Y configuration |
| 接続方法（追加技術データ） | Plug-in/screw connection via COMBICON |
| 動作電流（追加技術データ） | 1 A AC |
| 動作電圧（追加技術データ） | 30 V AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 締め付けトルク（追加技術データ） | 0.25 Nm |
| 接続方法（インジケータ/リモートシグナリング） | Fork-type cable lug |
| 公称放電電流In（接続データ） | 10 kA |
| 残留電流IPE（追加説明） | ≤ 350 µA DC |
| スイッチング機能（追加技術データ） | PDT contact |
| 締め付けトルク（インジケーター/リモート信号） | 3 Nm (1,5 mm² ... 16 mm²) |
| 導体断面積 AWG（UL仕様） | 30 ... 14 |
| 定格負荷電流 IL（追加説明） | 80 A |
| 残留電圧Ures（追加説明） | ≤ 5 kV (at In) |
| 電圧保護定格 VPR（接続データ） | 4 kV |
| 締め付けトルク（ULインジケーター/リモート信号） | 30 lbf-in. |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 短絡電流定格（SCCR）（接続データ） | 50 kA |
| 電圧保護レベルアップ（追加説明） | ≤ 5 kV |
| PCの待機電力消費量（追加説明） | ≤ 250 mVA |
| 導体断面積 AWG (追加技術データ) | 28 ... 16 |
| 導体断面積 AWG (インジケータ/リモート信号) | 15 ... 2 |
| 導体断面積（追加技術データ） | 0.14 mm² ... 1.5 mm² |
| 導体断面実線（表示器/遠隔信号） | 1.5 mm² ... 35 mm² |
| 導体断面積 AWG (UL インジケーター/リモート信号) | 10 ... 2 |
| 連続動作電流 ICPV (追加説明) | < 350 µA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大連続動作電圧MCOV（接続データ） | 1500 V DC |
| 導体断面積はフレキシブル（追加技術データ） | 0.14 mm² ... 1.5 mm² |
| 短絡電流定格 ISCPV（追加説明） | 2000 A |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 16 mm² |
| 活電部と接地部間の距離（周囲条件） | 8 mm |
| 公称放電電流（8/20）µs（追加説明） | 15 kA |
| 最大放電電流 Imax(8/20) µs (追加説明) | 30 kA |
| 総放電電流 Itotal(8/20) µs (追加説明) | 30 kA |
| 遮断装置の設置場所（周囲条件） | Internal |
| 最大連続動作電圧 UCPV（追加説明） | 1500 V DC |
| 公称放電電流 In(8/20) µs (保護回路DC電圧側(DC)) | 20 kA (4x (5x In| 120 s) | 30 min)) |
| 最大放電電流 Imax(8/20) µs (保護回路直流電圧側(DC)) | 40 kA |
製品説明
Surge charger for isolated direct current systems of 1500 V DC and 2 poles, for rail mounting, 3-pole base element with remote indication contact, three plug-in protection elements with temperature co
