VAL-MS/3+0-BE

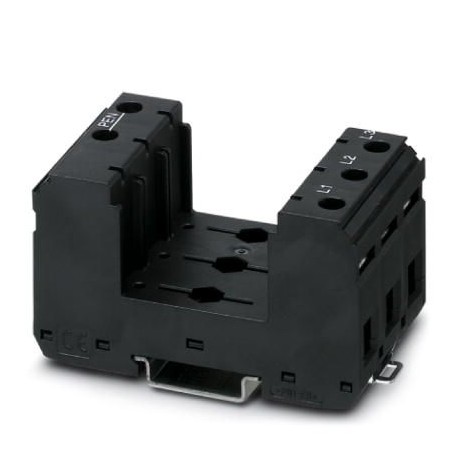

VAL-MS/3+0-BE 2881816 PHOENIX CONTACT Type 2 surge protection base element
$0.00米ドル
3532 在庫あり
主な仕様
GTIN:4046356130417
注文キー:2881816
カタログページ:Page 59 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356130417 |
| 注文キー | 2881816 |
| カタログページ | Page 59 (C-4-2017) |
| 梱包単位 | 1 pc |
| 注記（一般） | For installation into a touch protected cabinet. For applications with UC> 500 V distances at the side and distances at the connection area must be minimum of 5 mm between different active parts including earthed parts. |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | T2 |
| （保護回路） | 4.5 Nm (25 mm² ... 35 mm²) |
| （UL接続データ） | EN 61643-11 2012 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Base element, DIN rail mounting |
| 色（周囲条件） | jet black RAL 9005 |
| SPDタイプ（接続データ） | 4CA |
| 深さ（主要な商業データ） | 51.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 53.4 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 89.8 mm |
| 定格電圧（接続データ） | 690 V AC |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M5 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 203.200 g |
| ハウジング材質（周囲条件） | PBT |
| 被覆剥き長さ（保護回路） | 16 mm |
| 締め付けトルク（UL規格） | 30 lbf-in. |
| 接続方法（保護回路） | Fork-type cable lug |
| 水平ピッチ（主要商業データ） | 3 Div. |
| 締め付けトルク（保護回路） | 3 Nm (1,5 mm² ... 16 mm²) |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 3 |
| 規格・規制（UL接続データ） | IEC 61643-11 2011 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC試験分類（周囲条件） | II |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 公称周波数 fN (追加説明) | 50 Hz (60 Hz) |
| 導体断面積 AWG（UL仕様） | 10 ... 2 |
| 定格負荷電流 IL（追加説明） | 80 A |
| 導体断面積AWG（保護回路） | 15 ... 2 |
| 導体断面積（保護回路） | 1.5 mm² ... 35 mm² |
| サージ保護障害メッセージ（周囲条件） | none |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 1.5 mm² ... 16 mm² |
| 最大連続電圧UC（追加説明） | 800 V AC |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 短絡電流定格 ISCCR（追加説明） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（追加説明） | 200 A (gG) |
| V型貫通配線付き最大バックアップヒューズ（追加説明） | 80 A (gG) |
製品説明
Base element for type 2 arresters from the VALVETRAB MS product series. Execution for three-phase power supplies with PEN conductor.
