VAL-MS 350 VF/1+1

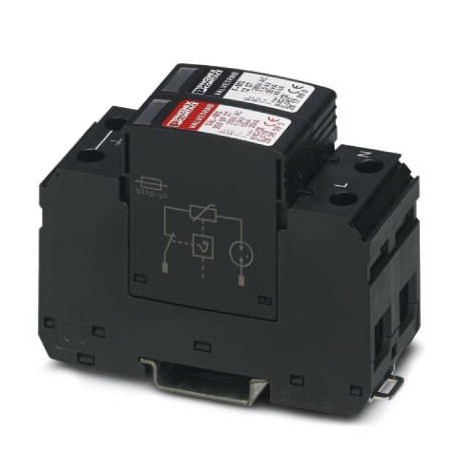

VAL-MS 350 VF/1+1 2901865 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
4428 在庫あり
主な仕様
GTIN:4046356912839
注記:Made to Order (non-returnable)
注文キー:2901865
（一般的な）:440 V AC (120 min / withstand mode)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356912839 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2901865 |
| （一般的な） | 440 V AC (120 min / withstand mode) |
| カタログページ | Page 43 (C-6-2015) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | N-G |
| 関税番号 | 85363030 |
| （周囲条件） | PBT |
| （保護回路） | 4.5 Nm (25 mm² ... 35 mm²) |
| （UL接続データ） | EN 61643-11 2012 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | jet black RAL 9005 |
| 応答時間 tA (一般) | ≤ 100 ns |
| SPDタイプ（接続データ） | 4CA |
| 深さ（主要な商業データ） | 65.7 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 35.6 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 89.8 mm |
| 公称電圧 UN（一般） | 240/415 V AC (TN-S) |
| 定格電圧（接続データ） | 240 V AC |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 80 A |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M5 |
| UT(LN)におけるTOV挙動（一般） | 415 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / withstand mode) |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| 残留電圧Ures(LN)（一般） | ≤ 1.2 kV (at In) |
| 1個あたりの重量（梱包を除く） | 219.760 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 残留電圧Ures(L-PE)（一般） | ≤ 1.35 kV (at In) |
| 残留電圧Ures(N-PE)（一般） | ≤ 0.4 kV (at In) |
| 被覆剥き長さ（保護回路） | 16 mm |
| 締め付けトルク（UL規格） | 30 lbf-in. |
| 接続方法（保護回路） | Fork-type cable lug |
| 水平ピッチ（主要商業データ） | 2 Div. |
| PCの待機時消費電力（一般） | ≤ 2 mVA |
| 締め付けトルク（保護回路） | 3 Nm (1,5 mm² ... 16 mm²) |
| 保護モード（周囲条件） | L-N |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| 規格・規制（UL接続データ） | IEC 61643-11 2011 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 1.5 kV |
| 配電システム（接続データ） | Single phase |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 2 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.5 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（一般） | 125 A (gG) |
| 最大連続電圧UC(N-PE)（一般） | 260 V AC |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 導体断面積 AWG（UL仕様） | 10 ... 2 |
| 導体断面積AWG（保護回路） | 15 ... 2 |
| 導体断面積（保護回路） | 1.5 mm² ... 35 mm² |
| 電流遮断定格Ifi(N-PE)に従う（一般） | 100 A (260 V) |
| 公称放電電流 In(LG) (接続データ) | 20 kA |
| 公称放電電流 In(LN) (接続データ) | 20 kA |
| 公称放電電流 In(NG) (接続データ) | 20 kA |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 1.5 mm² ... 16 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 80 A (gG) |
| 測定限界電圧MLV（LG）（接続データ） | 2030 V |
| 測定限界電圧MLV（LN）（接続データ） | 1610 V |
| 測定限界電圧MLV（NG）（接続データ） | 870 V |
| 最大連続動作電圧UC(LN)（一般） | 350 V AC |
| 公称放電電流 In(8/20) µs (LN) (一般) | 10 kA |
| 最大連続動作電圧UC(L-PE)（一般） | 350 V AC |
| 公称放電電流 In(8/20) µs (L-PE) (一般) | 10 kA |
| 公称放電電流 In(8/20) µs (N-PE) (一般) | 20 kA |
| 最大放電電流 Imax(8/20) µs (LN) (一般) | 20 kA |
| 最大放電電流 Imax(8/20) µs (L-PE) (一般) | 20 kA |
| 最大放電電流 Imax(8/20) µs (N-PE) (一般) | 40 kA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 最大連続動作電圧MCOV（LG）（接続データ） | 350 V AC |
| 最大連続動作電圧MCOV（LN）（接続データ） | 350 V AC |
| 最大連続動作電圧MCOV（NG）（接続データ） | 260 V AC |
