VAL-MS 385/65/3+0

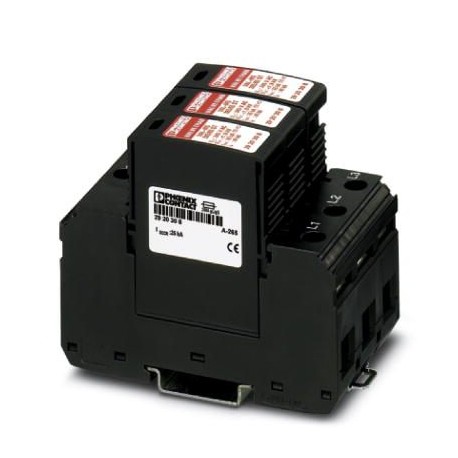

VAL-MS 385/65/3+0 2921019 PHOENIX CONTACT Type 2 surge arrester for 4-wire power supply systems (L1, L2, L3,..
$0.00米ドル
4275 在庫あり
主な仕様
:IP20 (only when all terminal points are used)
タイプ:DIN rail module, two-section, divisible
色:black
深さ:77.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IP20 (only when all terminal points are used) | |
| タイプ | DIN rail module, two-section, divisible |
| 色 | black |
| 深さ | 77.5 mm |
| 幅 | 53.4 mm |
| 身長 | 90 mm |
| ENタイプ | T2 |
| 高度 | ≤ 2000 m (amsl (above mean sea level)) |
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| 国連SPSC 11 | 39121610 |
| SPD設計 | Voltage-limiting type |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| 国連SPSC 13.2 | 39121620 |
| 国連SPSC 6.01 | 30212010 |
| ねじ山 | M5 |
| 国連SPSC 12.01 | 39121610 |
| 取り付けタイプ | DIN rail: 35 mm |
| 国連SPSC 7.0901 | 39121610 |
| ポート数 | One |
| 水平ピッチ | 3 Div. |
| ハウジング材質 | PA 6.6 |
| 剥ぎ取り長さ | 16 mm |
| 接続方法 | Screw connection |
| ショック（操作） | 30g |
| 締め付けトルク | 4.5 Nm |
| 保護モード | L-PEN |
| 公称電圧UN | 240/415 V AC (TN-C) |
| 汚染度 | 2 |
| 保護の程度 | IP20 |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 残留電流IPE | ≤ 1800 µA |
| 定格負荷電流 IL | 80 A |
| 振動（操作） | 7.5g |
| IEC電源システム | TN-C |
| IEC試験分類 | II |
| 応答時間 tA(L-PEN) | ≤ 25 ns |
| 規格/仕様 | IEC 61643-11 2011 |
| UT(L-PEN)におけるTOV挙動 | 480 V AC (5 s / withstand mode) |
| 導体断面積 AWG | 15 ... 2 |
| 残留電圧Ures(L-PEN) | ≤ 1.8 kV (at In) |
| 待機電力消費PC | ≤ 690 mVA |
| 導体断面固体 | 1.5 mm² ... 35 mm² |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 導体断面積が柔軟 | 1.5 mm² ... 25 mm² |
| 許容湿度（動作） | 5 % ... 95 % |
| 短絡電流定格 ISCCR | 25 kA |
| 電圧保護レベルアップ(L-PEN) | ≤ 1.8 kV |
| 分岐配線の最大バックアップヒューズ | 250 A AC (gG) |
| UL 94準拠の難燃性評価 | V-0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 総放電電流 ITotal(8/20) µs | 200 kA |
| V型貫通配線付き最大バックアップヒューズ | 80 A AC (gG - 16 mm²) |
| 総放電電流 ITotal(10/350) µs | 7.5 kA |
| 最大連続動作電圧UC(L-PEN) | 385 V AC |
| 公称放電電流 In(8/20) µs (L-PEN) | 30 kA |
| 最大放電電流 Imax(8/20) µs (L-PEN) | 65 kA |
| インパルス放電電流（10/350）µs（L-PEN）、充電 | 1.25 As |
| インパルス放電電流（10/350）µs（L-PEN）、比エネルギー | 1.56 kJ/Ω |
| インパルス放電電流（10/350）µs（L-PEN）、ピーク電流値Iimp | 2.5 kA |
