VAL-MS 385/65/3+1-FM

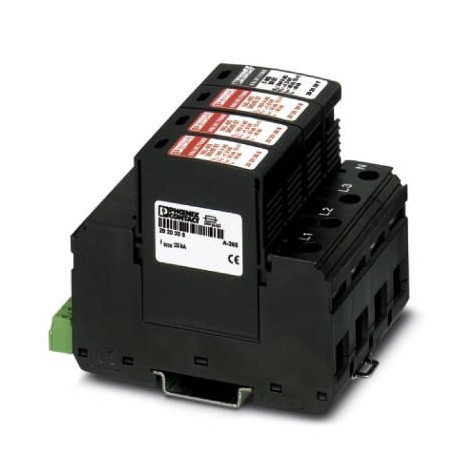

VAL-MS 385/65/3+1-FM 2920887 PHOENIX CONTACT Type 2 surge arrester for 5-wire power supply systems (L1, L2, ..
$0.00米ドル
4154 在庫あり
主な仕様
:IP20 (only when all terminal points are used)
タイプ:DIN rail module, two-section, divisible
色:black
深さ:77.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IP20 (only when all terminal points are used) | |
| タイプ | DIN rail module, two-section, divisible |
| 色 | black |
| 深さ | 77.5 mm |
| 幅 | 71.2 mm |
| 身長 | 99 mm |
| ENタイプ | T2 |
| 高度 | ≤ 2000 m (amsl (above mean sea level)) |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| UT(TOV耐性) | 480 V AC (5 s / L-N) |
| 接続名 | Remote fault indicator contact |
| 水平ピッチ | 4 Div. |
| ハウジング材質 | PA 6.6 |
| 剥ぎ取り長さ | 16 mm |
| 接続方法 | Screw connection |
| ショック（操作） | 30g |
| 締め付けトルク | 4.5 Nm |
| 接続タイプ IN | Biconnect screw terminal block |
| 公称電圧UN | 240/415 V AC (TN-S) |
| スイッチング機能 | PDT contact |
| 接続タイプ OUT | Biconnect screw terminal block |
| 行動の方向 | 3L-N & N-PE |
| 保護の程度 | IP20 |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 残留電流IPE | ≤ 5 µA |
| 応答時間（L-PE） | ≤ 100 ns |
| 定格負荷電流 IL | 80 A |
| 応答時間 tA(LN) | ≤ 25 ns |
| 規格・規制 | IEC 61643-11 2011 |
| 振動（操作） | 7.5g |
| 残留電圧（LN） | ≤ 1.4 kV (at 10 kA) |
| 応答時間 tA(N-PE) | ≤ 100 ns |
| IEC電源システム | TT |
| IEC試験分類 | II |
| 残留電圧（L-PE） | ≤ 1.5 kV (at 10 kA) |
| 残留電圧（N-PE） | ≤ 0.5 kV (at 10 kA) |
| 導体断面積 AWG | 15 ... 2 |
| 最大動作電流 Imax | 1.5 A AC (250 V AC) |
| 待機電力消費PC | ≤ 690 mVA |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 許容湿度（動作） | 5 % ... 95 % |
| 電圧保護レベルアップ(LN) | ≤ 1.8 kV |
| 最大動作電圧Umax.AC | 250 V AC |
| 電圧保護レベルアップ(L-PE) | ≤ 2 kV |
| 電圧保護レベルアップ(N-PE) | ≤ 1.7 kV |
| 導体断面積最大実線。 | 35 mm² |
| 導体断面積（固体）の最小値。 | 1.5 mm² |
| 短絡電流定格 ISCCR | 25 kA |
| 分岐配線の最大バックアップヒューズ | 250 A AC (gG) |
| 導体断面積最大可撓性。 | 25 mm² |
| 導体断面積の最小値はフレキシブルです。 | 1.5 mm² |
| UL 94準拠の難燃性評価 | V-0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 電流消光能力Ifi(N-PE)に従う | 100 A (264 V AC) |
| V型貫通配線付き最大バックアップヒューズ | 80 A AC (gG - 16 mm²) |
| 最大連続動作電圧UC(LN) | 385 V AC |
| 公称放電電流 In(8/20) µs (LN) | 30 kA |
| 最大連続動作電圧UC(N-PE) | 264 V AC |
| 公称放電電流 In(8/20) µs (L-PE) | 30 kA |
| 公称放電電流 In(8/20) µs (N-PE) | 40 kA |
| 空間距離および沿面距離の規格 | DIN EN 60664-1 |
| 最大放電電流 Imax(8/20) µs 最大 (LN) | 65 kA |
| 最大放電電流 Imax(8/20) µs 最大 (L-PE) | 65 kA |
| 最大放電電流 Imax(8/20) µs 最大 (N-PE) | 80 kA |
| インパルス放電電流（10/350）µs（L-PE）、電荷 | 1.25 As |
| インパルス放電電流（10/350）µs（N-PE）、電荷 | 5 As |
| インパルス放電電流（10/350）µs（LN）、電荷 | 1.25 As |
| インパルス放電電流（10/350）µs、比エネルギー | 1.56 kJ/Ω |
| 6 kV（1.2/50）µs（N-PE）における波頭放電電圧 | ≤ 1.7 kV |
| 最大バックアップヒューズ付き短絡抵抗IP（有効） | 25 kA |
| インパルス放電電流（10/350）µs（N-PE）、比エネルギー | 25 kJ/Ω |
| インパルス放電電流（10/350）µs（L-PE）、比エネルギー | 1.56 kJ/Ω |
| インパルス放電電流（10/350）µs（L-PE）、ピーク電流値Iimp | 2.5 kA |
| インパルス放電電流（10/350）µs（N-PE）、ピーク電流値Iimp | 10 kA |
| インパルス放電電流（10/350）µs（LN）、ピーク電流値Iimp | 2.5 kA |
