在庫あり 注目商品
VAL-MS 4_V/BE/FM

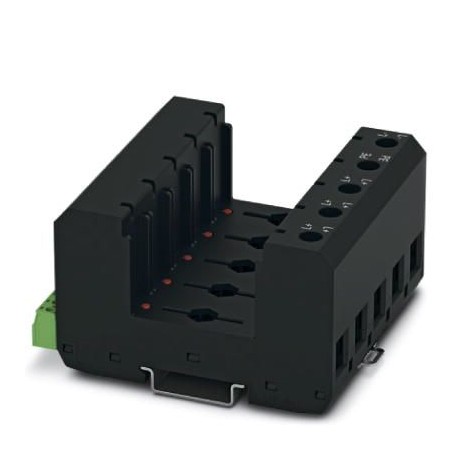

VAL-MS 4 V/BE/FM 2908725 PHOENIX CONTACT Surge protection base element
$0.00米ドル
3793 在庫あり
主な仕様
GTIN:4055626345208
注記:Made to Order (non-returnable)
注文キー:2908725
カタログページ:Page 65 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626345208 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2908725 |
| カタログページ | Page 65 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85363090 |
| （周囲条件） | PV T1 / T2 |
| タイプ（周囲条件） | Base element, DIN rail mounting |
| 色（周囲条件） | jet black RAL 9005 |
| ENタイプ（周囲条件） | T1 / T2 |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 絶縁抵抗Riso（一般） | > 5 GΩ (at 500 V DC) |
| 1個あたりの重量（梱包を除く） | 374.800 g |
| ハウジング材質（周囲条件） | PBT |
| 規格・規制（接続データ） | EN 50539-11 2013 |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 4 |
| SPD 障害動作 (周囲条件) | OCM |
| ねじ山（インジケータ/リモート信号） | M5 |
| （保護回路直流電圧側（DC）） | 3 A (30 V DC) |
| 保護の程度（主要な商業データ） | IP20 (only when all terminal points are used) |
| 設置場所（周囲条件） | Inside |
| IEC試験分類（周囲条件） | PV II |
| 短絡電流定格 ISCPV（一般） | 2000 A |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 接続方法（インジケータ/リモートシグナリング） | Screw terminal block |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm |
| 最大連続動作電圧 UCPV（一般） | 1170 V DC |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（動作）（主要商業データ） | -40 °C ... 85 °C |
| 許容湿度（動作）（主要商業データ） | 5 % ... 95 % |
| ネジ山（保護回路直流電圧側（DC）） | M2 |
| 導体断面実線（表示器/遠隔信号） | 1.5 mm² ... 35 mm² |
| 被覆剥き長さ（保護回路直流電圧側（DC）） | 7 mm |
| 接続方法（保護回路直流電圧側（DC）） | |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作電流（保護回路直流電圧側（DC）） | 3 A (125 V AC) |
| 動作電圧（保護回路直流電圧側（DC）） | 125 V AC |
| 締め付けトルク（保護回路直流電圧側（DC）） | 0.25 Nm |
| 周囲温度（保管/輸送）（主要商業データ） | -40 °C ... 85 °C |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 25 mm² |
| 導体断面実線（保護回路直流電圧側（DC）） | 0.14 mm² ... 1.5 mm² |
| 導体断面積がフレキシブル（保護回路直流電圧側（DC）） | 0.14 mm² ... 1.5 mm² |
製品説明
The base element is equivalent to the type 2 unloader from the VALVETRAB MS product series, integrated 5-pole remote indication output for use with DC fuse for installations.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
