| パラメータ | 価値 |
|---|---|
| T2 | |
| 注記 | 2011 |
| タイプ | DIN rail module, two-section, divisible |
| 色 | black (RAL 9005) |
| 深さ | 65.7 mm (incl. DIN rail 7.5 mm) |
| 幅 | 17.6 mm |
| 身長 | 98.8 mm |
| ENタイプ | T2 |
| 高度 | ≤ 2000 m (amsl) |
| SPDタイプ | 4CA |

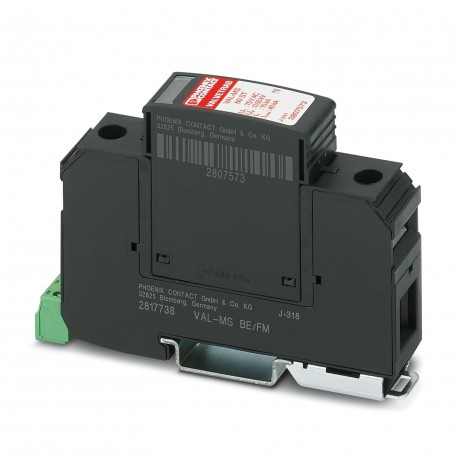

| 製品タイプ | Surge arrester |
| ねじ山 | M5 |
| 取り付けタイプ | DIN rail: 35 mm |
| 材料グループ | I |
| 製品ファミリー | VALVETRAB MS |
| 接続名 | Remote fault indicator contact |
| 公称電圧 | 60 V AC |
| 記事の改訂 | 13 |
| 水平ピッチ | 1 Div. |
| ハウジング材質 | PA 6.6 |
| 汚染度 | 2 |
| 応答時間 tA | ≤ 25 ns |
| 剥ぎ取り長さ | 16 mm |
| 接続方法 | Screw connection |
| 公称周波数 | 50/60 Hz |
| 動作電流 | 5 mA AC ... 1 A AC |
| 動作電圧 | 5 V AC ... 250 V AC |
| ショック(操作) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 締め付けトルク | 3 Nm (1.5 mm² ... 16 mm²) |
| 保護モード | L-PEN |
| 公称電圧UN | 60 V AC (TN) |
| スイッチング機能 | Changeover contact |
| UTにおけるTOV行動 | 100 V AC (5 s / withstand mode) |
| 寸法図 | |
| 行動の方向 | 1L-N/PE |
| 断熱材 | PA 6.6/PBT |
| ポジション数 | 1 |
| AC動作電流 | 1 A AC |
| 保護の程度 | IP20 (only when all terminal points are used) |
| 公称周波数 fN | 50 Hz (60 Hz) |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 0.45 mA |
| 材料のCTI値 | 600 |
| 定格負荷電流 IL | 80 A |
| 残留電圧ウレス | ≤ 0.55 kV (at In) |
| 振動(操作) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| IEC電源システム | TN |
| IEC試験分類 | II |
| 規格/仕様 | IEC 61643-11 |
| 配電システム | Single phase |
| 導体断面積 AWG | 15 ... 2 |
| 電圧保護レベルアップ | ≤ 0.55 kV |
| 待機電力消費PC | ≤ 35 mVA |
| 導体断面積は剛性 | 1.5 mm² ... 35 mm² |
| 最大連続電圧UC | 75 V AC |
| サージ保護障害メッセージ | Optical, remote indicator contact |
| 周囲温度(動作) | -40 °C ... 80 °C |
| 導体断面積が柔軟 | 1.5 mm² ... 25 mm² |
| 許容湿度(動作) | 5 % ... 95 % |
| 公称放電電流 In(LN) | 10 kA |
| 短絡電流定格 ISCCR | 25 kA |
| 分岐配線の最大バックアップヒューズ | 125 A AC (gG) |
| 測定限界電圧MLV(LN) | 630 V |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 15 kA |
| 周囲温度(保管/輸送) | -40 °C ... 80 °C |
| 公称放電電流 In(L+) - (L-) | 10 kA |
| 最大放電電流 Imax(8/20) µs | 40 kA |
| 測定限界電圧MLV(L+) - (L-) | 810 V |
| V型貫通配線付き最大バックアップヒューズ | 80 A AC (gG) |
| 最大連続動作電圧 MCOV (LN) | 75 V AC |
| 最大連続動作電圧 MCOV (L+) - (L-) | 100 V DC |
