在庫あり 注目商品
VAL-MS 690 ST

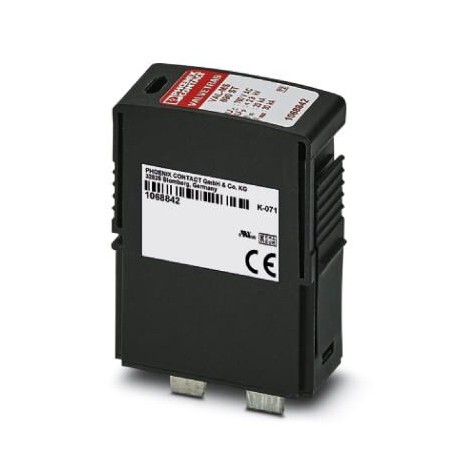

VAL-MS 690 ST 1068842 PHOENIX CONTACT Type 2 surge protection plug with high-capacity varistor for VAL-MS ba..
$0.00米ドル
3831 在庫あり
主な仕様
GTIN:4055626743905
注文キー:1068842
（一般的な）:A maximum backup fuse (with branch line wiring) of F=250 A gG can be used for systems with a prospective short-circuit current of between 3 kA to 50 kA.
（図面）:
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626743905 |
| 注文キー | 1068842 |
| （一般的な） | A maximum backup fuse (with branch line wiring) of F=250 A gG can be used for systems with a prospective short-circuit current of between 3 kA to 50 kA. |
| （図面） | |
| 梱包単位 | 1 |
| 注記（一般） | For use in all low-voltage systems between L-PEN.Only for use in IT systems between L-PE if the bodies of the equipment in the low-voltage system are connected to the grounding system of the transformer station. (common grounding of the HV transformer station and the bodies of the LV consumer's installation. RE= RAaccording to IEC 60364-4-442/VDE 0100-442 Figure 44D/example a) |
| 深さ（図面） | 55.3 mm |
| 幅（図面） | 17.5 mm |
| ETIM 5.0 (eCl@ss) | EC002496 |
| 高さ（図面） | 52.4 mm |
| （UL仕様） | EN 61643-11 2012 |
| 関税番号 | 85363010 |
| （周囲条件） | L-PEN (TN-C) |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Male |
| （追加説明） | 1056 V AC (120 min / safe failure mode) |
| 色（周囲条件） | jet black RAL 9005 |
| SPDタイプ（接続データ） | 4CA |
| 水平ピッチ（図面） | 1 Div. |
| ENタイプ（周囲条件） | T2 |
| eCl@ss 8.0 (分類) | 27130890 |
| eCl@ss 9.0 (分類) | 27130890 |
| 寸法図（図面） | |
| 定格電圧（接続データ） | 690 V AC |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| eCl@ss 10.0.1 (分類) | 27130890 |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | on base element |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| ハウジング材質（周囲条件） | PA 6.6 |
| 接続方法（保護回路） | pluggable |
| 保護モード（周囲条件） | L-PE (IT) |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 1 |
| 規格・規制（UL規格） | IEC 61643-11 2011 |
| 応答時間 tA (追加説明) | ≤ 25 ns |
| 配電システム（接続データ） | Single phase |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| IEC電源システム（周囲条件） | TN |
| IEC試験分類（周囲条件） | II |
| 公称電圧UN（追加説明） | 554/960 V AC (TN) |
| UTにおけるTOV動作（追加説明） | 1005 V AC (5 s / withstand mode) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 公称周波数 fN (追加説明) | 50 Hz (60 Hz) |
| 残留電流IPE（追加説明） | ≤ 0.5 mA |
| 公称放電電流 In(LN) (接続データ) | 20 kA |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 測定限界電圧MLV（LN）（接続データ） | 3040 V |
| 電圧保護レベルアップ（追加説明） | ≤ 2.9 kV |
| PCの待機電力消費量（追加説明） | ≤ 400 mVA |
| 最大連続電圧UC（追加説明） | 760 V AC |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 短絡電流定格 ISCCR（追加説明） | 25 kA |
| 活電部と接地部間の距離（周囲条件） | 8 mm |
| 分岐配線付き最大バックアップヒューズ（追加説明） | 200 A (gG) |
| 公称放電電流 In(8/20) µs (追加説明) | 20 kA |
| 最大連続動作電圧MCOV（LN）（接続データ） | 750 V AC |
| 最大放電電流 Imax(8/20) µs (追加説明) | 30 kA |
製品説明
Plug-in type 2 surge protection with high-voltage varistor for VAL-MS base element, with thermal control, optical fault indication. Version: 690 V AC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
