VAL-MS-CN 1000DC-PV/4+V-FM

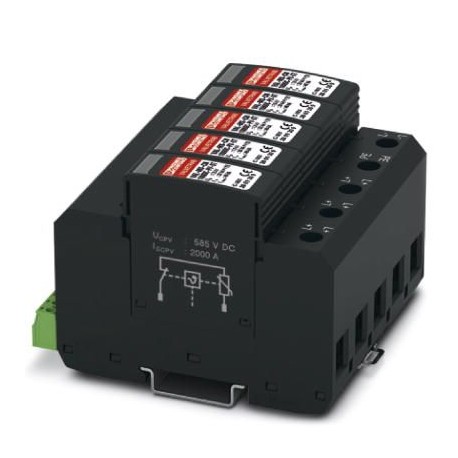

VAL-MS-CN 1000DC-PV/4+V-FM 2907820 PHOENIX CONTACT Type 2 surge protection device
$0.00米ドル
4966 在庫あり
主な仕様
GTIN:4055626244211
注記:Made to Order (non-returnable)
注文キー:2907820
（一般的な）:≤ 20 µA DC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626244211 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2907820 |
| （一般的な） | ≤ 20 µA DC |
| カタログページ | Page 65 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85363030 |
| （周囲条件） | PBT-FR |
| 高度（寸法） | ≤ 4000 mm |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | jet black RAL 9005 |
| 応答時間 tA (一般) | ≤ 25 ns |
| 深さ（主要な商業データ） | 64.7 mm |
| 幅（主要商業データ） | 89 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 98.57 mm |
| 残留電流IPE（一般） | ≤ 250 µA AC |
| 衝撃（動作）（寸法） | (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 80 A |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| アクセシビリティ（周囲の条件） | Accessible |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 2g (5-500 Hz/2.5 h/XYZ) |
| 絶縁抵抗Riso（一般） | > 5 GΩ (at 500 V DC) |
| 1個あたりの重量（梱包を除く） | 686.000 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 電圧保護レベルアップ（一般） | ≤ 3.8 kV |
| 保護モード（周囲条件） | (L+) - (L-) |
| 汚染度（周囲条件） | 2 |
| SPD 障害動作 (周囲条件) | OCM |
| ねじ山（インジケータ/リモート信号） | M5 |
| （保護回路直流電圧側（DC）） | 3 A DC |
| 設置場所（周囲条件） | Inside |
| 規格・規制（UL接続データ） | EN 50539-11 |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| IEC試験分類（周囲条件） | PV II |
| 短絡電流定格 ISCPV（一般） | 2000 A |
| 導体断面積AWG（接続データ） | 30 ... 14 |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 公称放電電流（8/20）µs（一般） | 20 kA |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm |
| 最大放電電流 Imax(8/20) µs (一般) | 40 kA |
| 最大連続動作電圧 UCPV（一般） | 1170 V DC |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| ネジ山（保護回路直流電圧側（DC）） | M2 |
| 導体断面積 AWG (インジケータ/リモート信号) | 15 ... 2 |
| 導体断面実線（表示器/遠隔信号） | 1.5 mm² ... 35 mm² |
| 被覆剥き長さ（保護回路直流電圧側（DC）） | 7 mm |
| 導体断面積 AWG (UL インジケーター/リモート信号) | 10 ... 2 |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 動作電流（保護回路直流電圧側（DC）） | 3 A AC |
| 動作電圧（保護回路直流電圧側（DC）） | 125 V AC |
| 締め付けトルク（保護回路直流電圧側（DC）） | 0.25 Nm |
| スイッチング機能（保護回路直流電圧側（DC）） | PDT contact |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 25 mm² |
| 遮断装置の設置場所（周囲条件） | Internal |
| 導体断面積AWG（保護回路DC電圧側（DC）） | 28 ... 16 |
| 導体断面実線（保護回路直流電圧側（DC）） | 0.14 mm² ... 1.5 mm² |
| 導体断面積がフレキシブル（保護回路直流電圧側（DC）） | 0.14 mm² ... 1.5 mm² |
製品説明
Surge protection device for isolated direct current installations (1000 V DC), rail mounting, 5-pole base element with remote indication contact, 5-pole plug-in protection connector module with temper
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
