VAL-MS-T1/T2 3+1-BE/FM/10

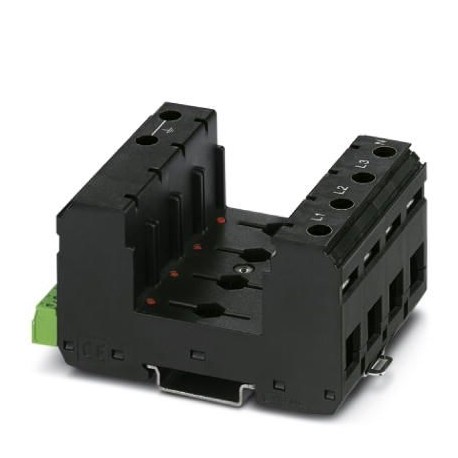

VAL-MS-T1/T2 3+1-BE/FM/10 1065864 PHOENIX CONTACT Type 2 surge protection base element
$0.00米ドル
3064 在庫あり
主な仕様
GTIN:4055626730165
注記:Made to Order (non-returnable)
注文キー:1065864
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626730165 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1065864 |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85366990 |
| （周囲条件） | T2 |
| （保護回路） | 1 A DC |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 最小注文数量 | 10 pc |
| タイプ（周囲条件） | Base element, DIN rail mounting |
| 色（周囲条件） | jet black RAL 9005 |
| 深さ（主要な商業データ） | 51.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 71 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 98.7 mm |
| （インジケーター/リモート信号） | 4.5 Nm (25 mm² ... 35 mm²) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 80 A |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M2 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 251.890 g |
| ハウジング材質（周囲条件） | PBT |
| 被覆剥き長さ（保護回路） | 7 mm |
| 接続方法（保護回路） | Plug-in/screw connection via COMBICON |
| 水平ピッチ（主要商業データ） | 4 Div. |
| 動作電流（保護回路） | 5 mA AC ... 750 mA AC |
| 動作電圧（保護回路） | 5 V AC ... 250 V AC |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 最大連続電圧UC（一般） | 500 V AC |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 4 |
| ねじ山（インジケータ/リモート信号） | M5 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC試験分類（周囲条件） | II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（一般） | 125 A (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 接続方法（インジケータ/リモートシグナリング） | Fork-type cable lug |
| 締め付けトルク（インジケーター/リモート信号） | 3 Nm (1,5 mm² ... 16 mm²) |
| 導体断面積AWG（保護回路） | 28 ... 16 |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 80 A (gG) |
| 導体断面積 AWG (インジケータ/リモート信号) | 15 ... 2 |
| 導体断面実線（表示器/遠隔信号） | 1.5 mm² ... 35 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 16 mm² |
製品説明
Base element for type 2 unloaders from the VALVETRAB MS product series, with remote indication contact. Execution for three-phase power supplies with separate N and PE conduction.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
