VAL-MS-T1/T2 335/12.5/1+0

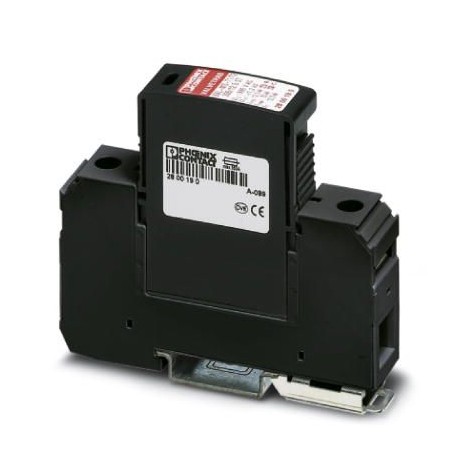

VAL-MS-T1/T2 335/12.5/1+0 2801041 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00米ドル
4358 在庫あり
主な仕様
GTIN:4046356698108
注文キー:2801041
（一般的な）:≤ 0.9 kV (at 3 kA)
カタログページ:Page 37 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356698108 |
| 注文キー | 2801041 |
| （一般的な） | ≤ 0.9 kV (at 3 kA) |
| カタログページ | Page 37 (C-4-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363030 |
| （周囲条件） | PBT |
| （保護回路） | 4.5 Nm (25 mm² ... 35 mm²) |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | jet black RAL 9005 |
| 応答時間 tA (一般) | ≤ 25 ns |
| 深さ（主要な商業データ） | 77.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 17.6 mm |
| ENタイプ（周囲条件） | T1 / T2 |
| 高さ（主要商業データ） | 89.8 mm |
| 公称電圧 UN（一般） | 240 V AC (TN-C, TN-S) |
| UTにおけるTOV行動（一般） | 415 V AC (5 s / withstand mode) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 800 µA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 80 A |
| 残留電圧ウレス（一般） | ≤ 1.2 kV (at In) |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M5 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 190.550 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 被覆剥き長さ（保護回路） | 16 mm |
| 電圧保護レベルアップ（一般） | ≤ 1.2 kV |
| 接続方法（保護回路） | Fork-type cable lug |
| 水平ピッチ（主要商業データ） | 1 Div. |
| PCの待機時消費電力（一般） | ≤ 270 mVA |
| 締め付けトルク（保護回路） | 3 Nm (1,5 mm² ... 16 mm²) |
| 最大連続電圧UC（一般） | 335 V AC |
| 保護モード（周囲条件） | L-N |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| 汚染度（周囲条件） | 2 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | I / II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（一般） | 160 A (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 導体断面積AWG（保護回路） | 15 ... 2 |
| 公称放電電流 In(8/20) µs (一般) | 12.5 kA |
| 導体断面積（保護回路） | 1.5 mm² ... 35 mm² |
| 最大放電電流 Imax(8/20) µs (一般) | 50 kA |
| 総放電電流 Itotal(8/20) µs (一般) | 12.5 kA |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 総放電電流 Itotal(10/350) µs (一般) | 12.5 kA |
| 導体断面積がフレキシブル（保護回路） | 1.5 mm² ... 16 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 80 A (gG - 16 mm²) |
| インパルス放電電流（10/350）µs、充電（一般） | 6.25 As |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| インパルス放電電流（10/350）µs、ピーク値リンプ（一般） | 12.5 kA |
| インパルス放電電流（10/350）µs、比エネルギー（一般） | 39 kJ/Ω |
製品説明
Universal plug-in lightning current / surge arrester equipped with varistors for single-phase power supply networks with common N and PE (2-conductor system: L1, PEN).
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
