VAL-MS-T1/T2 48/12.5 ST

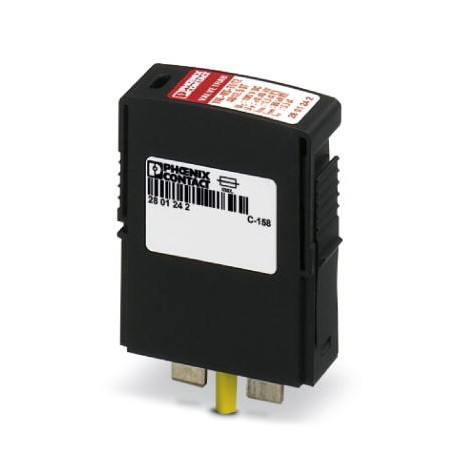

VAL-MS-T1/T2 48/12.5 ST 2801242 PHOENIX CONTACT Type 1/2 surge protection plug
$0.00米ドル
3012 在庫あり
主な仕様
GTIN:4046356750196
注記:Made to Order (non-returnable)
注文キー:2801242
（一般的な）:130 V DC (5 s / withstand mode)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356750196 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2801242 |
| （一般的な） | 130 V DC (5 s / withstand mode) |
| カタログページ | Page 38 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| （UL仕様） | EN 61643-11 2012 |
| 関税番号 | 85366990 |
| （周囲条件） | PBT |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | Male |
| 色（周囲条件） | jet black RAL 9005 |
| 応答時間 tA (一般) | ≤ 25 ns |
| SPDタイプ（接続データ） | 1CA |
| 深さ（主要な商業データ） | 67.3 mm |
| 幅（主要商業データ） | 17.5 mm |
| ENタイプ（周囲条件） | T1 / T2 |
| 高さ（主要商業データ） | 47 mm |
| 公称電圧 UN（一般） | 60 V AC ±10 % (TN) |
| UTにおけるTOV行動（一般） | 100 V AC (5 s / withstand mode) |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 0.6 mA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 残留電圧ウレス（一般） | ≤ 0.4 kV (at In) |
| 保護等級（寸法） | IP20 |
| 公称電圧（接続データ） | 60 V DC |
| 取り付けタイプ（周囲条件） | on base element |
| 振動（動作）（寸法） | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 保護モード（接続データ） | (L+) - (L-) |
| 1個あたりの重量（梱包を除く） | 52.400 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 電圧保護レベルアップ（一般） | ≤ 0.4 kV |
| 水平ピッチ（主要商業データ） | 1 Div. |
| PCの待機時消費電力（一般） | ≤ 45 mVA |
| 最大連続電圧UC（一般） | 75 V AC |
| 保護モード（周囲条件） | L-N |
| 汚染度（周囲条件） | 2 |
| 規格・規制（UL規格） | IEC 61643-11 2011 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-C |
| IEC試験分類（周囲条件） | I / II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 接続方法（追加技術データ） | pluggable |
| 分岐配線付き最大バックアップヒューズ（一般） | 160 A (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| 公称放電電流 In(8/20) µs (一般) | 12.5 kA |
| 最大放電電流 Imax(8/20) µs (一般) | 30 kA |
| サージ保護障害メッセージ（周囲条件） | optical |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 短絡電流定格（SCCR）（接続データ） | 5 kA |
| インパルス放電電流（10/350）µs、充電（一般） | 6.25 As |
| 公称放電電流 In(L+) - (L-) (接続データ) | 20 kA |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 電圧保護定格 VPR (L+) - (L-) (接続データ) | 400 V |
| 最大放電電流Imax(8/20)µs（保護回路） | 65 kA |
| インパルス放電電流（10/350）µs、ピーク値リンプ（一般） | 12.5 kA |
| インパルス放電電流（10/350）µs、比エネルギー（一般） | 39 kJ/Ω |
| 最大連続動作電圧 MCOV (L+) - (L-) (接続データ) | 100 V DC |
製品説明
Replacement L-N connector for plug-in lightning/surge current arrester VAL-MS-T1/T2 48/12.5.
