在庫あり 注目商品
VAL-SEC-T2-2+F-48DC-FM

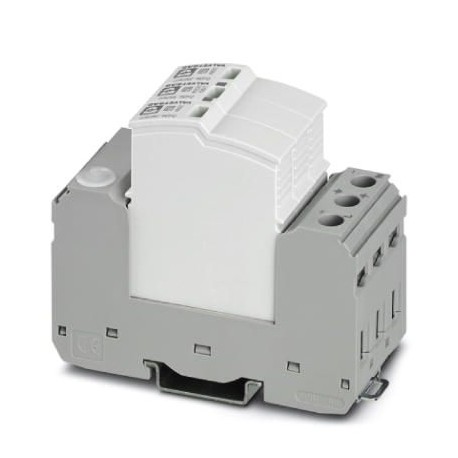

VAL-SEC-T2-2+F-48DC-FM 1033786 PHOENIX CONTACT Type 2 surge arrester
$0.00米ドル
4031 在庫あり
主な仕様
GTIN:4055626539966
注記:Made to Order (non-returnable)
注文キー:1033786
（一般的な）:100 ns
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626539966 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1033786 |
| （一般的な） | 100 ns |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （接続データ） | EN 61643-11 2012 |
| 関税番号 | 85363030 |
| （周囲条件） | PBT-FR |
| （保護回路） | 1 A DC (30 V DC) |
| 高度（寸法） | ≤ 6000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | light grey RAL 7035 |
| 深さ（主要な商業データ） | 74.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 37.3 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 97.9 mm |
| 公称電圧 UN（一般） | 40 V DC ... 60 V DC |
| UTにおけるTOV行動（一般） | 87 V DC (5 s / withstand mode) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| 保護等級（寸法） | IP20 |
| ネジ山（保護回路） | M2 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 1個あたりの重量（梱包を除く） | 267.470 g |
| ハウジング材質（周囲条件） | PA 6.6-FR 20% GF |
| 被覆剥き長さ（保護回路） | 7 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Plug-in/screw connection via COMBICON |
| 水平ピッチ（主要商業データ） | 2 Div. |
| 動作電流（保護回路） | 5 mA AC ... 1 A AC |
| 動作電圧（保護回路） | 5 V AC ... 250 V AC (Altitude ≤ 2000 m amsl) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 最大連続電圧UC（一般） | 75 V DC |
| 保護モード（周囲条件） | (DC+) - (DC-) |
| 規格・規制（接続データ） | IEC 61643-11 2011 |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| ねじ山（インジケータ/リモート信号） | M5 |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | DC |
| IEC試験分類（周囲条件） | II |
| 短絡電流定格 ISCCR（一般） | 0.2 kA (without backup fuse) |
| 分岐配線付き最大バックアップヒューズ（一般） | 20 A (gG / B at ISCCR> 200 A) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 接続方法（インジケータ/リモートシグナリング） | Fork-type cable lug |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm |
| 導体断面積AWG（保護回路） | 28 ... 16 |
| 公称放電電流 In(8/20) µs (一般) | 20 kA |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| 最大放電電流 Imax(8/20) µs (一般) | 40 kA |
| 総放電電流 Itotal(8/20) µs (一般) | 40 kA |
| 電圧保護レベルアップ(DC+) - (DC-) (一般) | ≤ 0.9 kV |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 電圧保護レベルアップ(DC+/DC-) - PE (一般) | ≤ 1 kV |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 20 A (gG / B at ISCCR> 200 A) |
| 導体断面積 AWG (インジケータ/リモート信号) | 12 ... 4 |
| 導体断面実線（表示器/遠隔信号） | 2.5 mm² ... 25 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 6 mm² |
| 6 kV（1.2/50）µs（DC+/DC-）における波頭放電電圧 - PE（一般） | ≤ 1 kV |
製品説明
Leak-current-free plug-in surge charger for 2-pole DIRECT current ground and insulated systems with linear operating characteristics up to 48 V DC, for rail mounting, 3pole base element with remote in
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
