VAL-SEC-T2-GDT-800DC-P

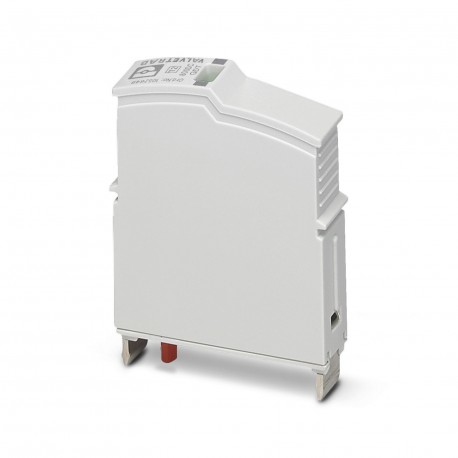

VAL-SEC-T2-GDT-800DC-P 1052649 PHOENIX CONTACT Type 2 surge protection plug
$0.00米ドル
4002 在庫あり
主な仕様
:Uagn≥ 600 V
注記:The VAL-SEC-T2-GDT-800DC-P protective plug (Item No..: 1052649) is only to be used in series connection with a VAL-SEC-T2-220DC-P (Item No..: 2907879) or VAL-SEC-T2- 380DC-P (Item No..: 2907880). It is not designed for direct use on mains voltage.
タイプ:Male
色:light gray (RAL 7035)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Uagn≥ 600 V | |
| 注記 | The VAL-SEC-T2-GDT-800DC-P protective plug (Item No..: 1052649) is only to be used in series connection with a VAL-SEC-T2-220DC-P (Item No..: 2907879) or VAL-SEC-T2- 380DC-P (Item No..: 2907880). It is not designed for direct use on mains voltage. |
| タイプ | Male |
| 色 | light gray (RAL 7035) |
| 深さ | 59.4 mm |
| 幅 | 11.7 mm |
| 身長 | 46.4 mm |
| ENタイプ | T2 |
| 高度 | ≤ 6000 m (amsl) |
| 製品タイプ | Replacement plug |
| 取り付けタイプ | on base element |
| 材料グループ | I |
| 製品ファミリー | SEC Family |
| 記事の改訂 | 01 |
| 水平ピッチ | 0.6 Div. |
| ハウジング材質 | PA 6.6-FR 20 % GF |
| 汚染度 | 2 |
| 応答時間 tA | ≤ 100 ns |
| 接続方法 | pluggable |
| ショック（操作） | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 保護モード | (DC+/DC-) - PE |
| 寸法図 | |
| 断熱材 | PA6.6-FR 20% GF |
| ポジション数 | 1 |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | III |
| 残留電流IPE | ≤ 5 µA |
| 材料のCTI値 | 600 |
| 残留電圧ウレス | ≤ 0.5 kV (at In) |
| 振動（操作） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| IEC電源システム | DC |
| IEC試験分類 | II |
| 規格/仕様 | IEC 61643-11 |
| 電圧保護レベルアップ | ≤ 1.5 kV |
| サージ保護障害メッセージ | optical |
| 周囲温度（動作） | -40 °C ... 80 °C |
| 許容湿度（動作） | 5 % ... 95 % |
| UL 94準拠の難燃性評価 | V-0 |
| 公称放電電流 In(8/20) µs | 20 kA |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 最大放電電流 Imax(8/20) µs | 40 kA |
| 6 kV（1.2/50）µsにおける波頭放電電圧 | ≤ 1.5 kV |
製品説明
Replacement connector for surge protection device from the VALVETRAB SEC product line for DC power sources. Ground the path for 220 and 380 V DC.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
