VAL-US-120/40/1+1-FM

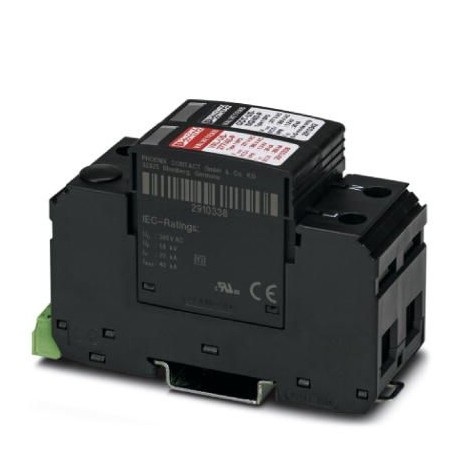

VAL-US-120/40/1+1-FM 2910349 PHOENIX CONTACT Type 2 surge protection device
$0.00米ドル
4073 在庫あり
主な仕様
GTIN:4055626444901
注文キー:2910349
（一般的な）:240 V AC (120 min / safe failure mode)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626444901 |
| 注文キー | 2910349 |
| （一般的な） | 240 V AC (120 min / safe failure mode) |
| 梱包単位 | 1 pc |
| 原産国 | US (United States) |
| （接続データ） | N-G |
| 関税番号 | 85363030 |
| （周囲条件） | PBT |
| （保護回路） | 1 A DC |
| （UL接続データ） | EN 61643-11 2012 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| タイプ（周囲条件） | DIN rail module, two-section, divisible |
| 色（周囲条件） | jet black RAL 9005 |
| SPDタイプ（接続データ） | 1 |
| 深さ（主要な商業データ） | 65.5 mm |
| 幅（主要商業データ） | 35.6 mm |
| ENタイプ（周囲条件） | T2 |
| 高さ（主要商業データ） | 96.8 mm |
| 公称電圧 UN（一般） | 120 V AC (TN-S) |
| （インジケーター/リモート信号） | 4.5 Nm (25 mm² ... 35 mm²) |
| 定格電圧（接続データ） | 120 V AC |
| 公称周波数 fN (一般) | 50 Hz (60 Hz) |
| 残留電流IPE（一般） | ≤ 5 µA |
| 衝撃（動作）（寸法） | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 定格負荷電流 IL（一般） | 80 A |
| 応答時間 tA(LN) (一般) | ≤ 25 ns |
| 応答時間 tA(L-PE) (一般) | ≤ 100 ns |
| 応答時間 tA(N-PE) (一般) | ≤ 100 ns |
| 保護等級（寸法） | IP20 (only when all terminal points are used) |
| ネジ山（保護回路） | M2 |
| UT(LN)におけるTOV挙動（一般） | 208 V AC (5 s / withstand mode) |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| UT(N-PE)におけるTOV挙動（一般） | 1200 V AC (200 ms / withstand mode) |
| 振動（動作）（寸法） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 公称周波数（接続データ） | 50/60 Hz |
| 保護モード（接続データ） | L-N |
| 残留電圧Ures(LN)（一般） | ≤ 0.9 kV (at In) |
| 1個あたりの重量（梱包を除く） | 225.200 g |
| ハウジング材質（周囲条件） | PA 6.6 |
| 動作電流（UL仕様） | 1 A AC |
| 動作電圧（UL仕様） | 125 V AC |
| 残留電圧Ures(L-PE)（一般） | ≤ 1.6 kV (at In) |
| 残留電圧Ures(N-PE)（一般） | ≤ 0.4 kV (at In) |
| 被覆剥き長さ（保護回路） | 7 mm |
| 締め付けトルク（UL規格） | 2 lbf-in. ... 4 lbf-in. |
| 接続方法（保護回路） | Screw connection |
| 水平ピッチ（主要商業データ） | 2 Div. |
| 動作電流（保護回路） | 5 mA AC ... 1.5 A AC |
| 動作電圧（保護回路） | 5 V AC ... 250 V AC |
| 締め付けトルク（保護回路） | 0.25 Nm |
| 保護モード（周囲条件） | L-N |
| スイッチング機能（保護回路） | PDT contact |
| 汚染度（周囲条件） | 2 |
| ポジション数（周囲条件） | 2 |
| ねじ山（インジケータ/リモート信号） | M5 |
| 規格・規制（UL接続データ） | IEC 61643-11 2011 |
| 電圧保護レベルアップ(LN) (一般) | ≤ 0.9 kV |
| 配電システム（接続データ） | Single phase |
| 電圧保護レベルアップ(L-PE) (一般) | ≤ 1.6 kV |
| 電圧保護レベルアップ(N-PE)(一般) | ≤ 1.5 kV |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| IEC電源システム（周囲条件） | TN-S |
| IEC試験分類（周囲条件） | II |
| 短絡電流定格 ISCCR（一般） | 25 kA |
| 分岐配線付き最大バックアップヒューズ（一般） | 125 A (gG) |
| 許容湿度（動作）（寸法） | 5 % ... 95 % |
| ストリップ長さ（インジケータ/リモート信号） | 16 mm |
| 接続方法（インジケータ/リモートシグナリング） | Screw connection |
| 公称放電電流In（接続データ） | 20 kA |
| 締め付けトルク（インジケーター/リモート信号） | 4.5 Nm (1,5 mm² ... 16 mm²) |
| 導体断面積 AWG（UL仕様） | 30 ... 14 |
| 導体断面積AWG（保護回路） | 28 ... 16 |
| 公称放電電流 In(8/20) µs (一般) | 20 kA |
| 相あたりの最大サージ電流（接続データ） | 40 kA |
| 締め付けトルク（ULインジケーター/リモート信号） | 30 lbf-in. |
| 導体断面積（保護回路） | 0.14 mm² ... 1.5 mm² |
| 電流遮断定格Ifi(N-PE)に従う（一般） | 100 A (305 V AC) |
| サージ保護障害メッセージ（周囲条件） | Optical, remote indicator contact |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.14 mm² ... 1.5 mm² |
| V型貫通配線の最大バックアップヒューズ（一般） | 80 A (gG) |
| 短絡電流定格（SCCR）（接続データ） | 200 kA |
| 電圧保護定格 VPR (LG) (接続データ) | 1800 V |
| 電圧保護定格 VPR (LN) (接続データ) | 700 V |
| 電圧保護定格 VPR (NG) (接続データ) | 1200 V |
| 導体断面積 AWG (インジケータ/リモート信号) | 15 ... 2 |
| 導体断面実線（表示器/遠隔信号） | 1.5 mm² ... 35 mm² |
| 導体断面積 AWG (UL インジケーター/リモート信号) | 10 ... 2 |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 導体断面積がフレキシブル（表示器/遠隔信号） | 1.5 mm² ... 25 mm² |
| 最大連続動作電圧MCOV（LG）（接続データ） | 175 V AC |
| 最大連続動作電圧MCOV（LN）（接続データ） | 175 V AC |
| 最大連続動作電圧MCOV（NG）（接続データ） | 305 V AC |
製品説明
2-channel surge protection device with remote indication contact, for 120 V AC, 2 wires plus ground.
